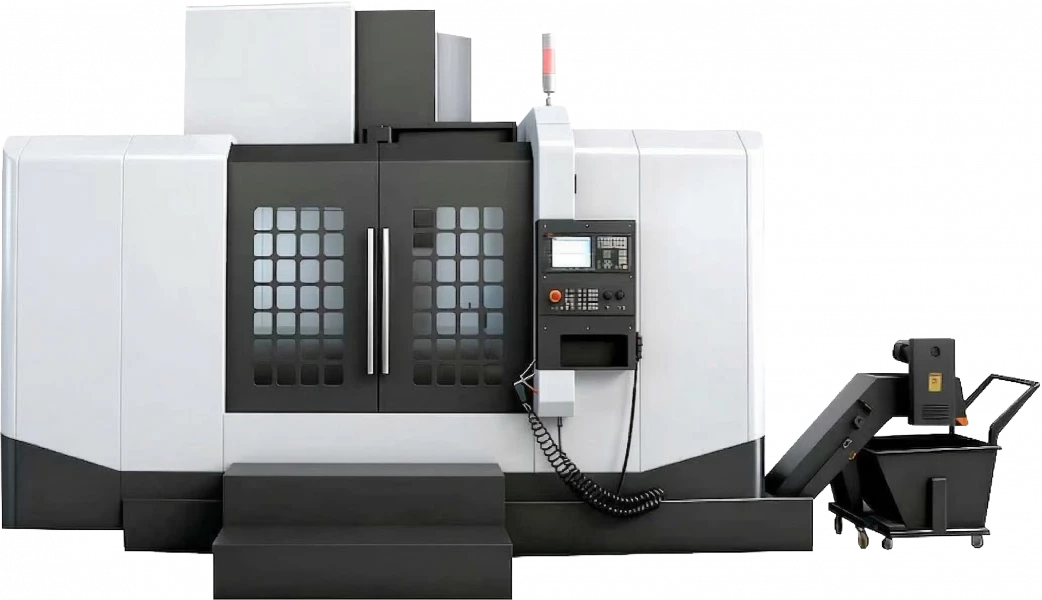

Вертикальный обрабатывающий центр с ЧПУ SINUMERIK 828D GF1300F3 (BT - 40)
Цену уточняйте у менеджера
Выгодный лизинг
Предлагаем только надежные станки
Обеспечим бесперебойную работу оборудования
Сделаем самое выгодное предложение
Большой склад запчастей
Гарантийное и постгарантийное обслуживание

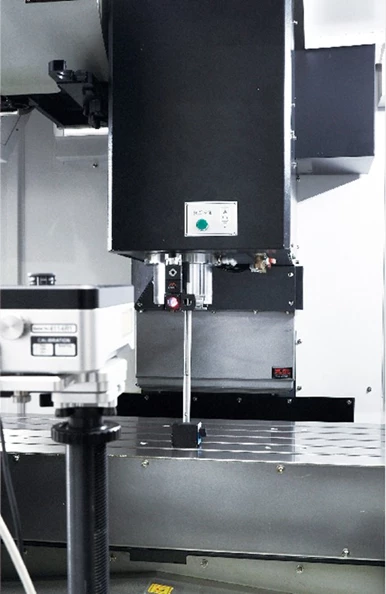

Трёхосевой фрезерный вертикальный обрабатывающий центр с ЧПУ с подготовкой под 4 ось модели GF1300F3 предназначен для скоростного чернового и чистового фрезерования деталей сложной криволинейной формы из сталей, чугуна, титановых и нержавеющих сплавов, а также для сверления, развертывания и растачивания отверстий. Его жесткая и высокоточная конструкция рассчитана по передовому методу конечных элементов. При изготовлении обрабатывающего центра использованы комплектующие ведущих мировых производителей. Геометрическая точность готовых станков соответствует ТЗ и проверяется на заводе лазерным интерферометром и методом ballbar (датчик с шариковым измерительным наконечником).
Стандартная комплектация
- Система ЧПУ Sinumerik 828D
- Подготовка 4 оси
- Низковольтная аппаратура CE производства SCHNEIDER ELECTRIC
- Телескопическая защита направляющих по осям X/Y/Z
- Светодиодная LED (Light Emitting Diode) лампа освещения рабочей зоны (в безопасном исполнении)
- 3-х цветная лампа (колонна) индикации состояния станка
- Функция жесткого нарезания резьбы
- Автоматическая централизованная система дозаторной смазки (консистентная)
- Станция внешней подачи СОЖ
- Система смыва стружки
- Пневматическая кнопка разблокировки (с цилиндром)
- Гидростанция компактная, мощная
- Полная кабинетная защита, крышка над рабочей зоной, обзорное окно, фронтальная дверь для загрузки
- Автоматический транспортёр стружки элеваторного типа шнековый с тележкой для стружки
- Автоматический сменщик инструмента
- Магазин инструментов дискового типа на 24 позиции
- Воздушный пистолет, Пистолет подачи СОЖ

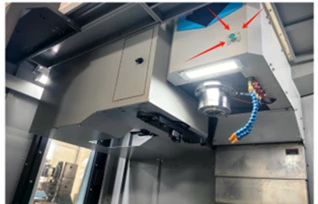

- Обдув конца шпинделя
- Масляный сепаратор (отделитель масляной плёнки от СОЖ)
- Комплект фундаментных болтов и клиновых опор
- Ящик с инструментом для обслуживания станка
- Комплект технической документации на вертикальный обрабатывающий центр и на систему ЧПУ (в электронном виде на русском языке)
| Параметр | Значение |
|---|---|
| РАБОЧИЙ СТОЛ | |
| Размеры рабочего стола, мм | 1500 х 700 |
| Максимальная нагрузка на стол, кг | 1000 |
| Т - образные пазы (количество х ширина х расстояние), мм | 5 х 22 х 135 |
| ПЕРЕМЕЩЕНИЯ | |
| Максимальное перемещение по осям X / Y / Z, мм | 1300 / 700 / 700 |
| Кол - во направляющих по осям X / Y / Z | 2 / 2 / 2 |
| Тип направляющих по осям X / Y / Z | Роликовые, качения |
| Изготовитель направляющих | ТНК / HIWIN (Тайвань) |
| Изготовитель ШВП осей X / Y / Z (5 х 10 мм) | ТНК / HIWIN (Тайвань) |
| Ширина роликовых направляющих по осям X / Y / Z | 45 / 45 / 55 |
| Расстояние от торца шпинделя до поверхности стола, мм | 120 - 870 |
| Расстояние от оси шпинделя до направляющих колонны, мм | 740 |
| ШПИНДЕЛЬ | |
| Диаметр шпинделя, мм | 150 |
| Изготовитель шпиндельных подшипников | NSK (Япония) |
| Конус шпинделя |
ВТ - 40, BT - 50 (опция) |
| Диапазон частот вращения шпинделя, об / мин |
8000 - стандарт, 10000 - опция, 12000 - опция |
| Мощность шпинделя, кВт | 15 / 18,5 |
| ПОДАЧИ | |
| Пределы рабочих подач, м/мин | 1 - 10 |
| Скорость ускоренных перемещений по осям X / Y / Z, м/мин | 20 / 20 / 18 |
|
УСТРОЙСТВО АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА (УАСИ |
|
| Тип устройства автоматической смены инструмента (АСИ) |
Дискового типа с манипулятором |
| Количество инструментальных гнезд, шт | 24 |
|
Максимальный диаметр инструмента (при заполнении магазина через гнездо / полностью заполненном магазине), мм |
80 / 150 |
| Максимальная длина инструмента, мм | 300 |
| Максимальный вес инструмента, кг | 8 |
| Время смены инструмента (инструмент - инструмент), сек | 1, 55 |
| Тип штревеля | MAS-403 / P-40T (45°) |
| СИСТЕМА ЧПУ И ПРИВОДА | |
| Система ЧПУ |
SINUMERIK 828D |
| Размер ЖК - дисплея | 10,4" |
| Главный серводвигатель: | |
| номинальная / максимальная мощность, кВт | 15 / 18,5 |
| Номинальный / максимальный крутящий момент на валу серводвигателя, Нм | 52,5 / 118 |
| Номинальная мощность серводвигателей по осям X / Y / Z, кВт | 3,0 |
| Максимальный крутящий момент на сервомоторах осей X / Y / Z, Нм | 27,0 |
| ТОЧНОСТНЫЕ ПАРАМЕТРЫ | |
| Точность позиционирования по осям X / Y / Z, мм | ±0,004 |
| Повторяемость позиционирования по осям X / Y / Z, мм | ±0,002 |
| СИСТЕМА ПОДАЧИ СОЖ | |
| Система подачи СОЖ | Внешняя подача СОЖ |
| Давление подачи СОЖ, бар | 6~8 |
| Производительность насоса подачи СОЖ, л/мин | 4 |
| Мощность насоса подачи СОЖ, кВт | 0,45 |
| СТАНЦИЯ ДОЗАТОРНОЙ СМАЗКИ | |
| Объем станции, л | 4 |
| ТРЕБОВАНИЯ К ЭНЕРГОНОСИТЕЛЯМ | |
| Наличие магистрали подачи сжатого воздуха с давлением, бар | 6 - 8 |
| Общая потребляемая мощность, кВА | 30 |
| Напряжение | 380 В / 50Гц / 38 кВт |
| ГАБАРИТЫ И ВЕСА | |
| Габаритные размеры станка (вместе с электрошкафом), мм: | |
| Длина | 4370 |
| Ширина / высота | 2700 / 2550 |
| Ориентировочный вес нетто станка, кг | 13000 |
