Вертикальный обрабатывающий центр с ЧПУ GF800AF3 (BT - 40)
Цену уточняйте у менеджера
Выгодный лизинг
Предлагаем только надежные станки
Обеспечим бесперебойную работу оборудования
Сделаем самое выгодное предложение
Большой склад запчастей
Гарантийное и постгарантийное обслуживание

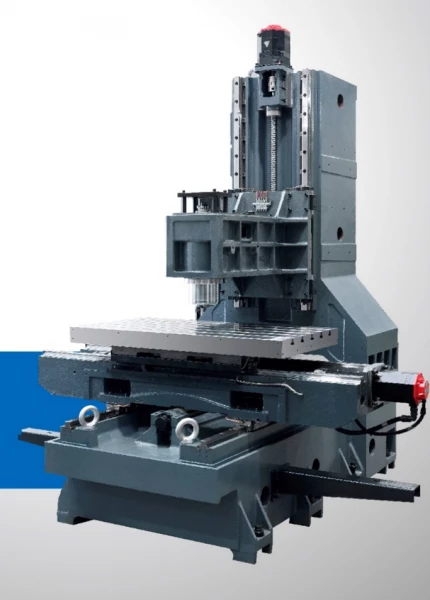

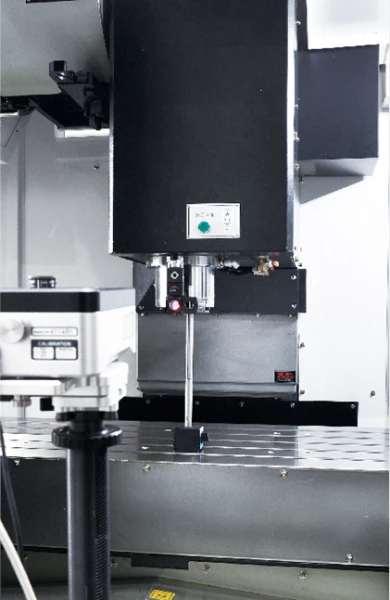

Вертикальный обрабатывающий центр с ЧПУ модели GF800AF3 предназначен для скоростного чернового и чистового фрезерования плоскостей, торцев, скосов, пазов; сверления и растачивания отверстий; нарезания различных видов резьб на заготовках из чугуна, стали, цветных металлов и их сплавов., развертывания и растачивания отверстий. Жесткая и высокоточная конструкция рассчитана по передовому методу конечных элементов. При изготовлении обрабатывающего центра использованы комплектующие ведущих мировых производителей. Геометрическая точность готовых станков проверяется лазерным интерферометром. Обрабатывающий центр может применяться практически во всех базовых отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроительной (шасси, радиаторы охлаждения, корпуса приборов), а также во множестве смежных областей, включая изготовление пресс-форм и штампов высокого качества.
Стандартная комплектация
- Система ЧПУ FANUC 0i-TF PLUS (5)
- Панель управления экраном 10,4"
- Переносной пульт управления с маховичком MPG
- Разъемы Ethernet, USB
- Cлот для карты CF
- Подготовка 4 оси
- Трансформатор
- Низковольтная аппаратура CE производства SCHNEIDER ELECTRIC
- Кондиционер электрошкафа
- Воздушный фильтр очистки воздуха в электрошкафе
- Телескопическая защита направляющих по осям X/Y/Z
- Светодиодная лампа освещения рабочей зоны (в безопасном исполнении)
- 3-х цветная лампа (колонна) индикации состояния станка
- Функция жесткого нарезания резьбы
- Система автоматического выключения станка (М30)
- Система дозаторной смазки
- Станция внешней подачи СОЖ
- Система смыва стружки
- Пневматическая кнопка разблокировки (с цилиндром)
- Гидростанция

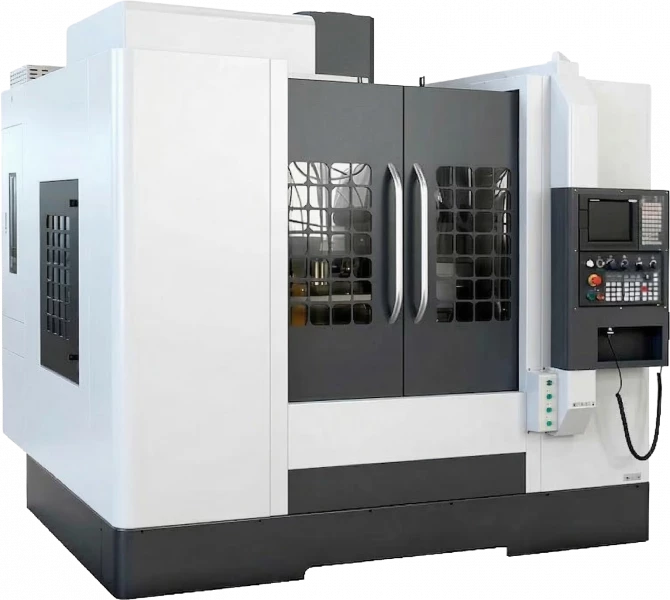

- Полная кабинетная защита
- Автоматический транспортер стружки шнековый
- Магазин инструментов на 24 позиции
- Воздушный пистолет
- Пистолет подачи СОЖ
- Обдув зоны обработки
- Обдув конца шпинделя
- Масляный сепаратор
- Комплект фундаментных болтов и клиновых опор
- Ящик с инструментом для обслуживания станка
- Комплект технической документации (на русском языке), в том числе в цифровом виде
- Комплект технической документации на контроллер системы ЧПУ (в электронном виде на русском языке)
| Параметр | Значение |
|---|---|
| РАБОЧИЙ СТОЛ | |
| Размеры рабочего стола, мм | 1000 х 550 |
| Максимальная нагрузка на стол, кг | 600 |
| Т - образные пазы (количество х ширина х расстояние), мм | 5 х 18 х 90 |
| ПЕРЕМЕЩЕНИЯ | |
| Максимальное перемещение по осям X / Y / Z, мм | 800 / 550 / 550 |
| Кол - во направляющих по осям X / Y / Z | 2 / 2 / 2 |

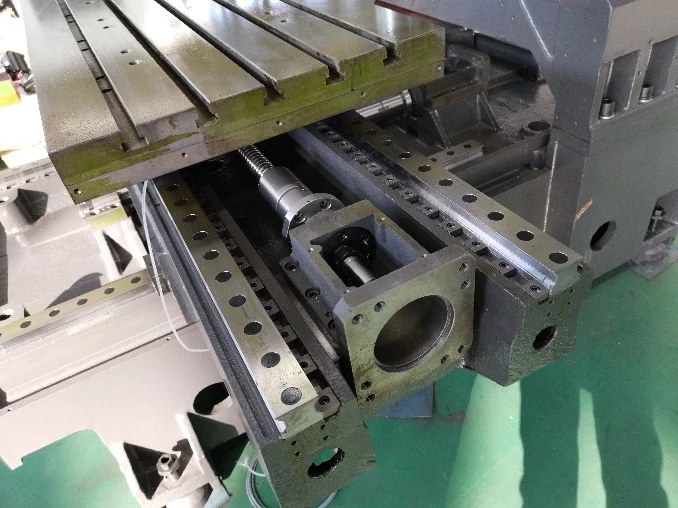

| Тип направляющих по осям X / Y / Z | Роликовые, качения |
| Изготовитель направляющих | ТНК / HIWIN (Тайвань) |

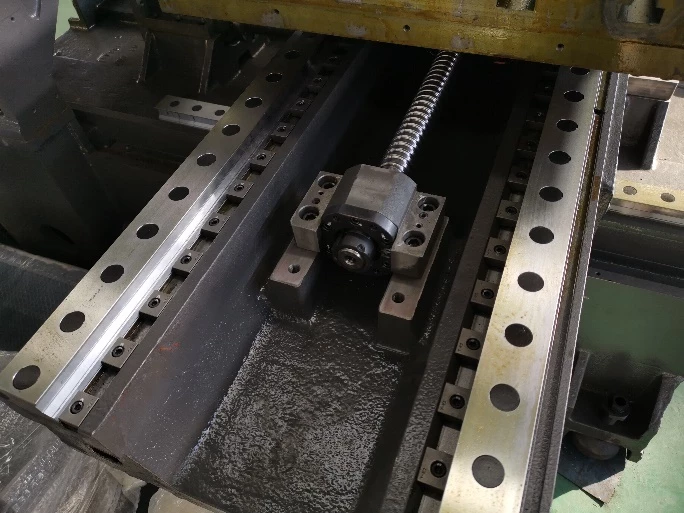

| Изготовитель ШВП осей X / Y / Z | ТНК / HIWIN (Тайвань) |
| Ширина роликовых направляющих по осям X / Y / Z (по оси Z - 6 танкеток | 35 / 45 / 45 |
| Расстояние от торца шпинделя до поверхности стола, мм | 120 - 670 |
| Расстояние от оси шпинделя до направляющих колонны, мм | 590 |
| ШПИНДЕЛЬ | |
| Диаметр шпинделя, мм | 150 |
| Изготовитель шпиндельных подшипников | NSK (Япония) |
| Конус шпинделя | ВТ - 40 |
| Диапазон частот вращения шпинделя (с водяным охлаждением), об / мин |
50 -8000 стандарт, опции: 10000 ремённый, 12000 прямой привод |
| Номинальный / максимальный крутящий момент на шпинделе, Нм | 52,5 / 118 |
| Привод шпинделя в стандартном исполнении | Ременный |
| ПОДАЧИ | |
| Пределы рабочих подач, м/мин | 1 - 10 |
| Скорость ускоренных перемещений по осям X / Y / Z, м/мин | 36 / 36 / 36 |
| Минимальная дискретность задания перемещения, мм | 0,001 |
| УСТРОЙСТВО АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА (УАСИ) | |
| Изготовитель | OKADA |
| Тип устройства автоматической смены инструмента (АСИ) |
Дискового типа с манипулятором |
| Количество инструментальных гнезд, шт | 24 |
|
Максимальный диаметр инструмента (при заполнении магазина через гнездо / полностью заполненном магазине), мм |
80/150 |
| Максимальная длина инструмента, мм | 300 |
| Максимальный вес инструмента, кг | 8 |
| Время смены инструмента (инструмент - инструмент), сек | 1, 55 |
| СИСТЕМА ЧПУ И ПРИВОДА | |
|
Система ЧПУ
|
FANUC 0i-MF Plus (5) Manual Guide i |
| Размер ЖК - дисплея | 10,4" |
| Главный серводвигатель: | |
| бренд / модель | FANUC / βil12/10000-B SP |
| номинальная / максимальная мощность, кВт | 11 / 15 |
| Номинальный / максимальный крутящий момент на валу серводвигателя, Нм | 52,5 / 118 |
| Максимальный крутящий момент на сервомоторах осей X / Y / Z, Нм | 11,0 / 11,0 / 20,0 |
| ТОЧНОСТНЫЕ ПАРАМЕТРЫ | |
| Точность позиционирования по осям X / Y / Z, мм | ±0,005 |
| Повторяемость позиционирования по осям X / Y / Z, мм | ±0,003 |
| СИСТЕМА ПОДАЧИ СОЖ | |
| Система подачи СОЖ | Внешняя подача СОЖ |
| Давление подачи СОЖ, бар | 6~8 |
| Производительность насоса подачи СОЖ, л/мин | 4 |
| Мощность насоса подачи СОЖ, кВт | 0,45 |
| СТАНЦИЯ ДОЗАТОРНОЙ СМАЗКИ | |
| Объем станции, л | 4 |
| ТРЕБОВАНИЯ К ЭНЕРГОНОСИТЕЛЯМ | |
| Наличие магистрали подачи сжатого воздуха с давлением, бар | 6 - 8 |
| Общая потребляемая мощность, кВА | 30 |
| Напряжение | 380 В / 50Гц |
| ГАБАРИТЫ И ВЕСА | |
| Габаритные размеры станка (вместе с электрошкафом), мм: | |
| Длина | 3630 |
| Ширина / высота | 2320 / 2700 |
| Ориентировочный вес нетто станка, кг | 5500 |
