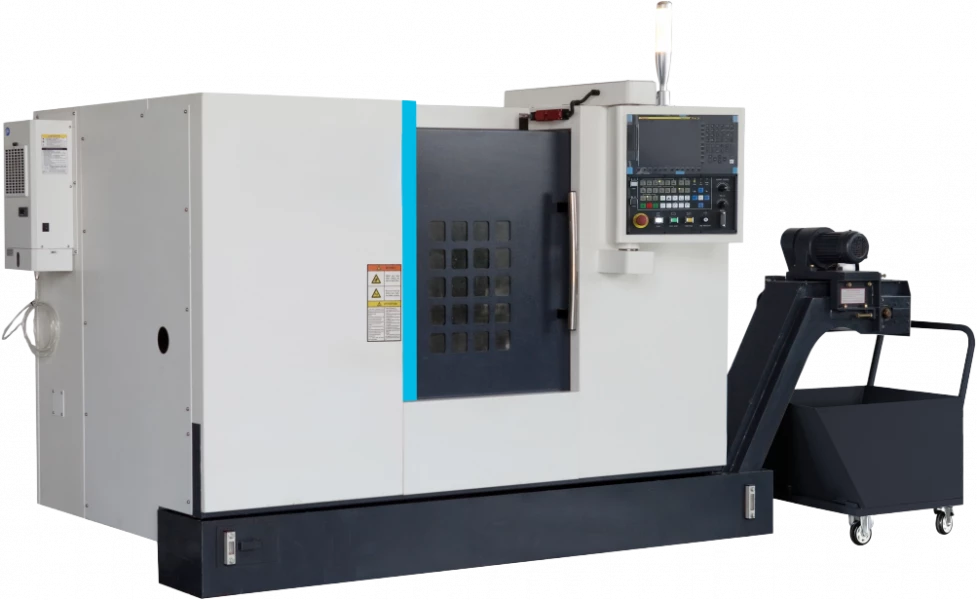

Токарный станок с ЧПУ 17Р20Ф3
Max Ø обработки над станиной
420 мм
Max Ø обработки над суппортом
300 мм
РМЦ
500 / 750
Цену уточняйте у менеджера
Выгодный лизинг
Предлагаем только надежные станки
Обеспечим бесперебойную работу оборудования
Сделаем самое выгодное предложение
Большой склад запчастей
Гарантийное и постгарантийное обслуживание
Токарные станки с ЧПУ на наклонной станине серии 17Р20Ф3 предназначаются для токарной обработки заготовок (тел вращения).
Исполнение станины под углом 45 градусов с направляющими качения дает массу преимуществ для точной и быстрой обработки.
Станки применяются в условиях мелкосерийного и серийного производства, в машиностроительных цехах и других отраслях промышленности.
Токарные станки с ЧПУ серии 17Р20Ф3 поставляются следующих типоразмеров: 500 и 700 мм.
Стандартная комплектация

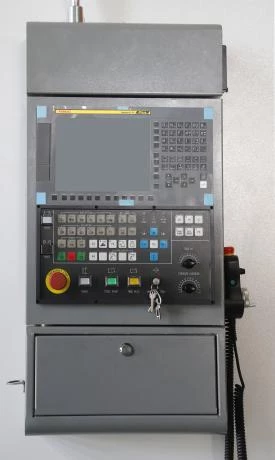

- Система ЧПУ FANUC 0I-TF(5)
- Серводвигатель шпинделя FANUС
- Сервомоторы FANUC на осях Z и Х
- Шпиндель 4000 об / мин
- Подшипники шпинделя NSK
- Соответствие стандартам EAC
- Низковольтная аппаратура стандарта CE производства SIEMENS или Schneider Electric
- Кабинетная защита зоны резания
- Система охлаждения
- Кондиционер электрического шкафа
- LED рабочее освещение
- Гидравлическая задняя бабка
- Сигнальная лампа
- Переключатель блокировки двери
- Автоматический конвейер стружки

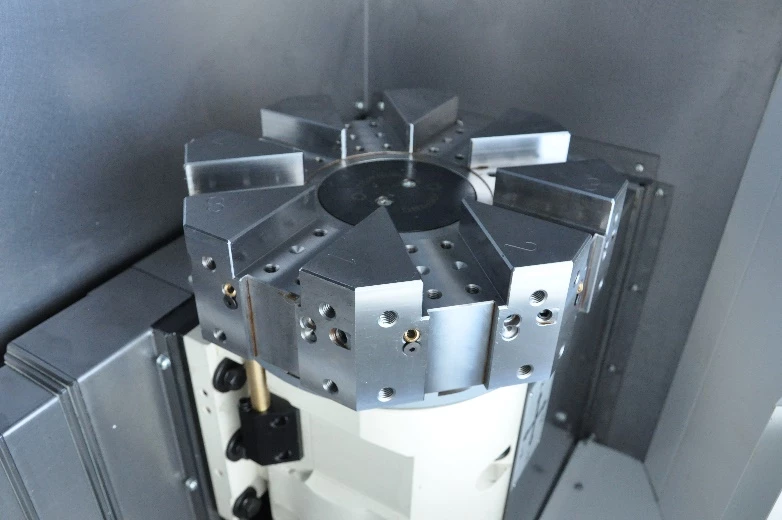

- 12 - позиционная инструментальная револьверная головка

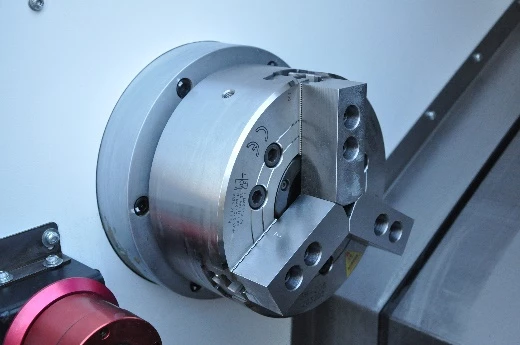

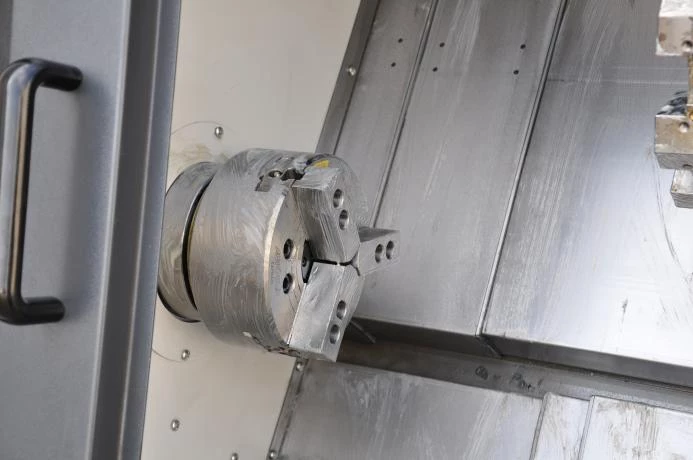

- 3-х кулачковый гидравлический токарный патрон 8'' (Тайвань)
- Направляющие качения и ШВП (Тайвань)
- Набор инструмента для обслуживания станка
- Комплект клиновых опор и фундаментных болтов
- Комплект технической документации на станок и систему с ЧПУ на русском языке
Дополнительная комплектация:
- Подача СОЖ через инструмент под давлением 30 бар
- Замена 3-х кулачкового гидравлического самоцентрирующегося токарного патрона диаметром 200 мм на гидравлический полый токарный патрон диаметром 200 мм (Тайвань)
- Датчик привязки инструмента RENISSHAW HPMA
- Замена шпинделя 4000 об / мин на 5000 об / мин (Тайвань)
- Программируемая задняя бабка
- Неподвижный гидравлический люнет с зажимным диапазоном 20 - 160 мм
| Параметр | Значение |
| РМЦ, мм | 500 / 750 |
| Максимальный устанавливаемый диаметр над станиной, мм | 420 |
| Максимальный диаметр обработки в центрах, мм | 300 |
| Максимальная длина заготовки, мм | 500 / 750 |
| Диаметр гидравлического патрона, дюйм / мм | 200 |
| Тип станины | 45° наклонная станина |
| Тип направляющих | Качения |
| Перемещения и подачи | |
| Ускоренная подача по осям X / Y, м / мин | 30 |
| Шпиндель | |
| Максимальная скорость шпинделя, об/мм | 4000 |
| Конус шпинделя | А2 - 6 |
| Диаметр проходного отверстия в шпинделе, мм | 45 |
| Тип двигателя шпинделя | Серво |
| Мощность двигателя шпинделя, кВт | 11 |
| Гидравлический патрон | 8 |
| Инструмент | |
| Количество позиций резцедержателя, шт. | 12 |
| Сечение инструмента, мм | 25 x 25 |
| Диаметр расточного резца, мм | 32 |
| Задняя бабка | |
| Перемещение задней бабки, мм | 400 / 650 |
| Диаметр пиноли, мм | 100 |
| Конус пиноли, мм | КМ №4 |
| Система ЧПУ и точностные параметры | |
| Система ЧПУ (штатная) | FANUC Oi - TF (5) |
| Система ЧПУ (опциональная) | GSK 988TA |
| Повторяемость (X / Y), мм | ≤0,004 / 0,006 |
| Точность позиционирования по осям X / Y, мм | ≤0,006 / 0,01 |
| Другие параметры | |
| Минимальный шаг подачи, мм | 0,001 |
| Стандарт электропитания, В / Гц | 380 / 50 |
| Мощность главного двигателя, кВт | 11 / 15 |
| Габаритные размеры (Д х Ш х В), мм |
4500 х 1850 х 2000 / 4800 х 1850 х 2000 |
| Ориентировочный вес нетто станка вместе с электрооборудованием, кг | 4400 / 4700 |
