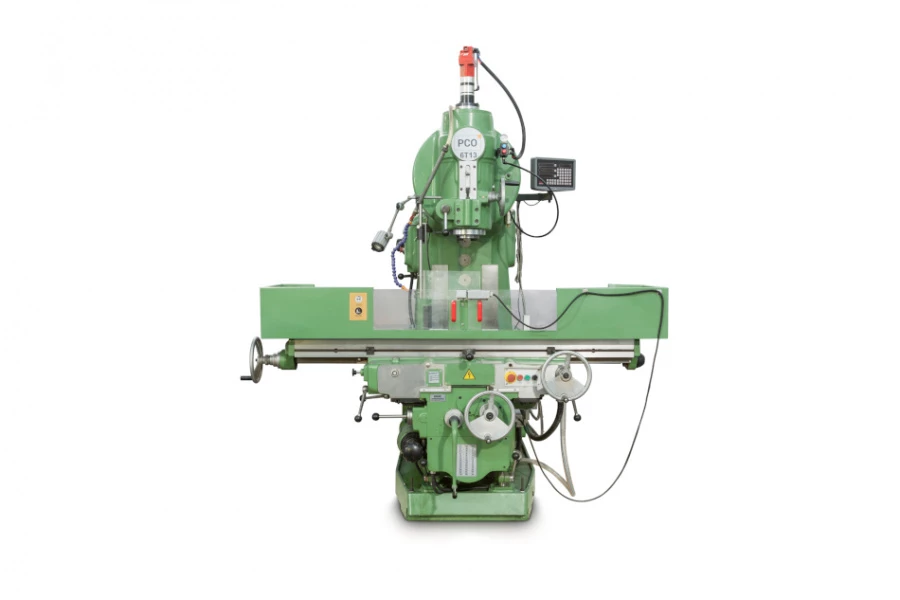

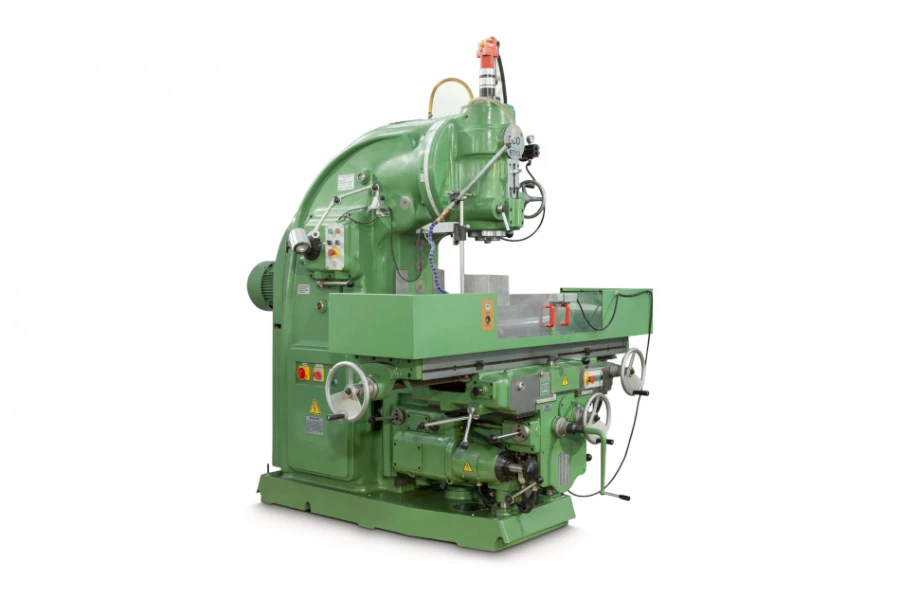

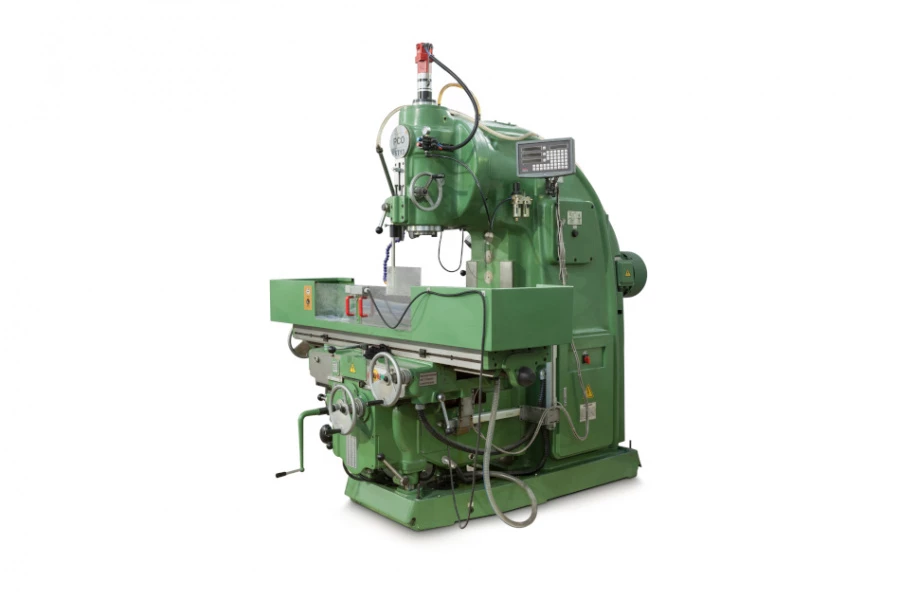

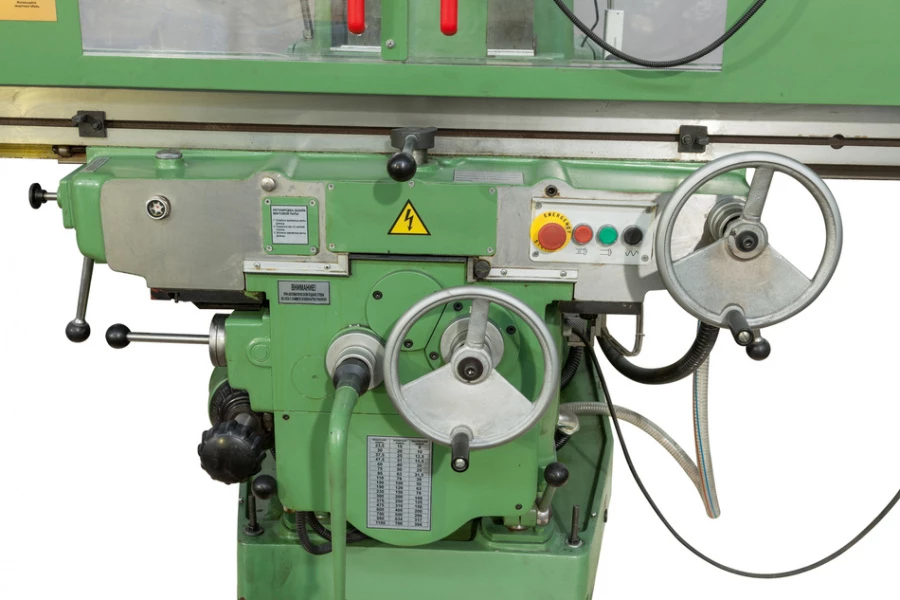

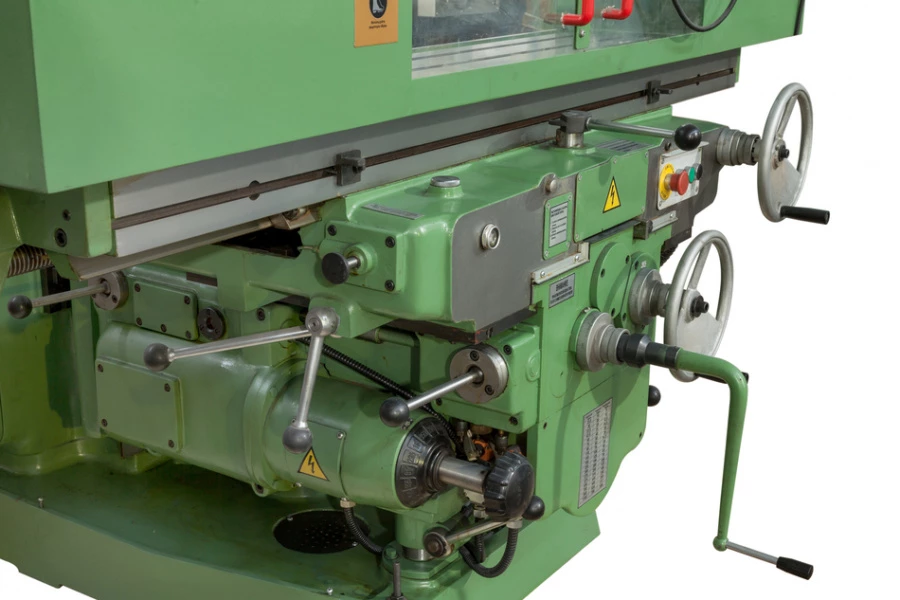

Вертикальный консольно-фрезерный станок 6Т13
Цену уточняйте у менеджера
Выгодный лизинг
Предлагаем только надежные станки
Обеспечим бесперебойную работу оборудования
Сделаем самое выгодное предложение
Большой склад запчастей
Гарантийное и постгарантийное обслуживание
Вертикальный консольно - фрезерный станок 6Т13 предназначен для фрезерования заготовок из стали, чугуна и цветных металлов торцовыми, концевыми, цилиндрическими, радиусными и другими фрезами. На станке возможно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки, зубчатые колеса и др.
Технологические возможности станка возможно расширить за счет применения делительных головок, накладных поворотных столов, тисков и других приспособлений. Пневматический механизм зажима инструмента облегчает работу фрезеровщика и повышает производительность труда.
Станок предназначен для использования в условиях единичного и мелкосерийного производства в машиностроительных, инструментальных и ремонтных цехах. Класс точности станка по ГОСТ 8 - 82 - H.
Особенности конструкции:
- Работа с криволинейными поверхностями осуществляется под управлением копировального устройства, наконечник электроконтактного датчика перемещения стола определяет контуры копира.
- Смазочно-охлаждающая жидкость контролируется двигателем вертикального насоса и поступает по трубопроводам непосредственного к инструменту.
- Отверстия с осью под 45 градусов к плоскости стола обрабатываются с помощью специального устройства ручного осевого сдвига гильзы шпинделя у поворотной шпиндельной головки. Благодаря высоким мощностным показателям и жесткости при работе с заготовками стало возможно использование инновационных инструментов из быстрорежущей сверхтвердой стали.
- Технологические возможности могут быть расширены за счет применения делительной головки и круглого поворотного стола.
Стандартная комплектация
- Соответствие нормам EAC (защитный щиток шпинделя)

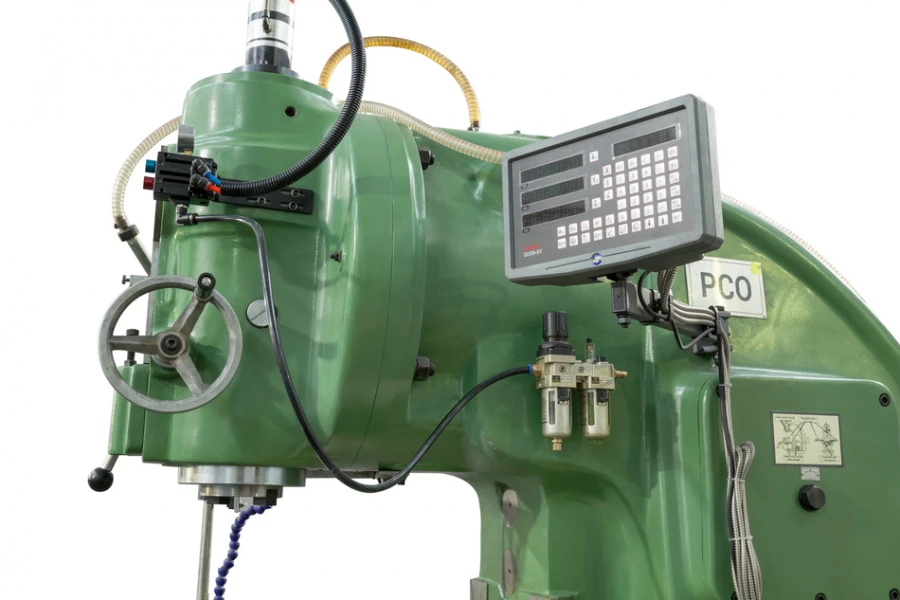

- Устройство цифровой индикации (3-х координатное)
- Механизированный зажим инструмента в вертикальном шпинделе (пневматического типа)
- Электрический шкаф
- Галогенная лампа освещения зоны резания
- Ограждение рабочего стола
- Оправка для крепления концевых фрез (ISO 50, Ø40 мм)
- Рукоятка
- Шомпол
- Масленка
- HBA SCHNEIDER ELECTRIC
- Цанговый патрон ISO 50 с комплектом цанг ER40 (8 шт. в комплекте)
- Переходная втулка ISO 50 на КМ4
- Станция дозаторной смазки
- Комплект фундаментных болтов M20х500 с регулировочными клиньями (4 шт.)
- Комплект рожковых и шестигранных ключей
- Руководство по эксплуатации (1 экз.)
Дополнительная комплектация:
- Делительная головка с дифференциальным делением F11100A (типа УДГ - 200)
- Делительная головка с дифференциальным делением F11125A (типа УДГ - 250)
- Стол накладной поворотный HV - 10 (диаметром 250 мм)
- Стол накладной поворотный HV - 12 (диаметром 300 мм)
- Стол наклонно - поворотный TSK 250 (диаметром 250 мм)
- Комплект прихватов и прижимов (58 предметов в комплекте)
- Тиски станочные с неповоротным основанием QM16160L (ширина губок 160 мм, макс. раскрытие 200 мм)
- Тиски станочные с неповоротным основанием QM16200L (ширина губок 200 мм, макс. раскрытие 225 мм)
- Тиски станочные с неповоротным основанием и гидравлическим поджимом HP - 6V (ширина губок 155 мм, макс. раскрытие 305 мм)
- Тиски станочные с неповоротным основанием и гидравлическим поджимом HP - 8V (ширина губок 200 мм, макс. раскрытие 305 мм)
| Параметр | Значение |
| Размеры стола, ДxШ, мм | 1700 х 400 |
| Максимальная нагрузка на стол, кг | 800 |
| Т-образные пазы (число х размер х расстояние), мм | 3-18 х 90 |
| Перемещение стола по осям Х, Y, Z: | |
| – ручное, мм | 900 / 315 / 385 |
| – механизированное, мм | 880 / 300 / 365 |
| Диапазон рабочих подач стола: | |
| – по оси X, мм / мин | 23,5-1180 |
| – по оси Y, мм / мин | 15,0-786 |
| – по оси Z, мм / мин | 8,0-394 |
| Ускоренное перемещение стола: | |
| – по оси X, мм / мин | 2300 |
| – по оси Y, мм /мин | 1533 |
| – по оси Z, мм / мин | 770 |
| Вертикальный шпиндель: | |
| – посадочный конус и конец шпинделя | 7:24 ISO 50 |
| – число ступеней вращения шпинделя | 18 |
| – диапазон ступеней вращения шпинделя, об / мин | 30-1500 |
| – расстояние от торца шпинделя до плоскости стола, мм | 115-500 |
| – расстояние от оси шпинделя до стойки, мм | 450 |
| – вылет пиноли | 70 |
| – поворот вертикальной головки | ±45 |
| Мощность электродвигателей приводов: | |
| – вертикального шпинделя, кВт | 11 |
| – рабочих подач стола, кВт | 3 |
| – насоса подачи СОЖ, кВт | 0,125 |
| Габаритные размеры станка, ДxШxВ, мм | 2560 х 2160 х 2260 |
| Вес станка нетто / брутто, кг | 4150 / 4350 |
