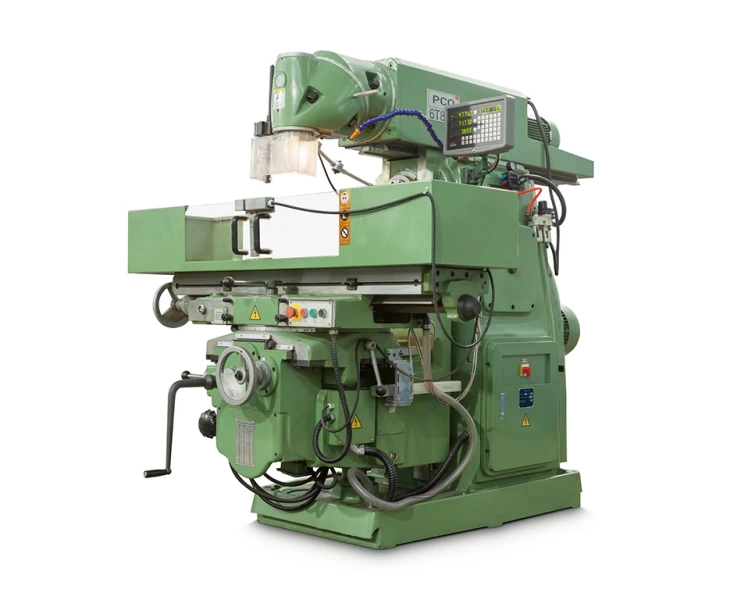

Универсальный консольно - фрезерный станок 6Т82Ш предназначен для фрезерования заготовок из стали, чугуна и цветных металлов торцовыми , концевыми, цилиндрическими, радиусными и другими фрезами. На станке возможно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки, зубчатые колеса и др.
Технологические возможности станка возможно расширить за счет применения делительных головок, накладных поворотных столов, тисков и других приспособлений. Пневматический механизм зажима инструмента в горизонтальном шпинделе облегчает работу фрезеровщика и повышает производительность труда.
Станок предназначен для использования в условиях единичного и мелкосерийного производства в машиностроительных, инструментальных и ремонтных цехах. Класс точности станка по ГОСТ 8 - 82 - H
Особенности конструкции
- Особенностью данного станка является горизонтальный шпиндель для работы с цилиндрическими и торцовыми фрезами, реализована совместная и раздельная работа пары шпинделей, размещена деталь для уменьшения зазора в винтовой паре продольного движения стола. А при размещении серег, поставляемых в комплекте к оборудованию, данная модель превращается в горизонтально-фрезерный станок.
- В комплекте идет накладная головка, вращающаяся в процессе обработки деталей больших размеров и при этом осуществляющая элементарные операции по расточке. Станок является многофункциональным, его назначение может изменяться, стоит добавить поворотный накладной стол, делительную головку и иные комплектующие.
- Консольно-фрезерный станок работает с любыми плоскостями, заготовками больших размеров, выходящих за пределы стола из-за специфики размещения шпиндельной головки, размещаются на выдвижном хоботе и крутящейся в 2х противоположных плоскостях под разными углами.
- Благодаря возможности выбора люфта в винтовой паре горизонтального движения стола устройство выполняет фрезерную попутную и встречную обработку двумя способами: обычным и с автоматическим циклом. Вырезка поверхностей, например зубчатых колес или контура кулачков, которое осуществляется за счет пошагового или постоянного вращения вокруг оси, производится с помощью делительной головки и накладного стола закругленной формы.
- Модели 6Т82Ш-35, 6Т82Ш-36 оснащены поворотной шпиндельной головкой. Все оборудование снабжается хоботом с накладной шпиндельной головкой с персональной коробкой скоростей и приводом, позволяющими обтачивать заготовки в любом положении.
- Плунжерный насос обрабатывает направляющие консоли и деталь “стол-салазки”. Такой подход к смазке обеспечивает продолжительную работоспособность всех составляющих станка, непревзойденную аккуратность при обработке изделий и экономию временных затрат на обслуживание оборудования. Станок отвечает классу точности П, коэффициент шероховатости готовой поверхности равен Rz 20 мкм.
Стандартная комплектация
- Соответствие нормам СЕ / EAC (защитный щиток шпинделя)
- HBA SCHNEIDER ELECTRIC

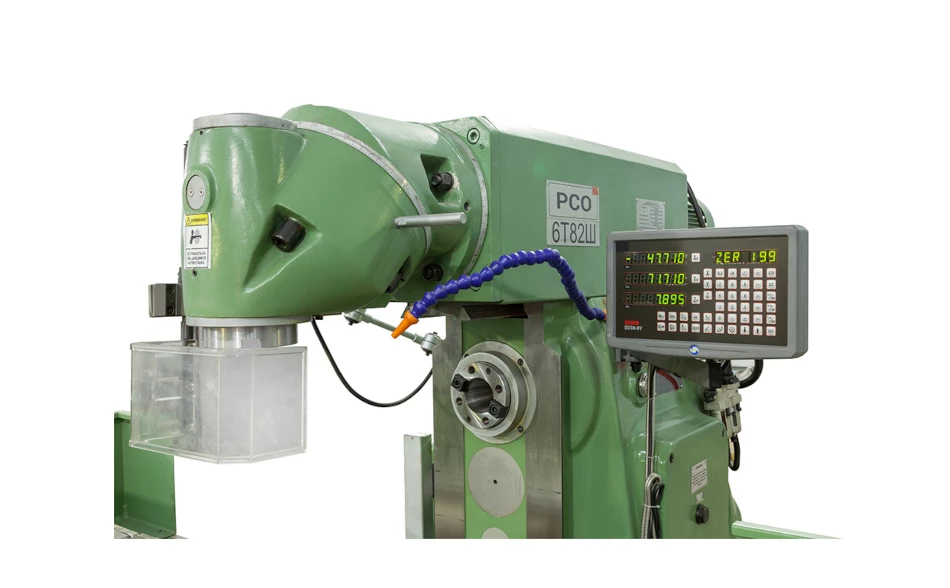

- Устройство цифровой индикации SINO (3 - х координатное)
- Механизированный зажим инструмента в горизонтальном шпинделе (пневматического типа)
- Электрический шкаф
- Галогенная лампа освещения зоны резания
- Станция дозаторной смазки

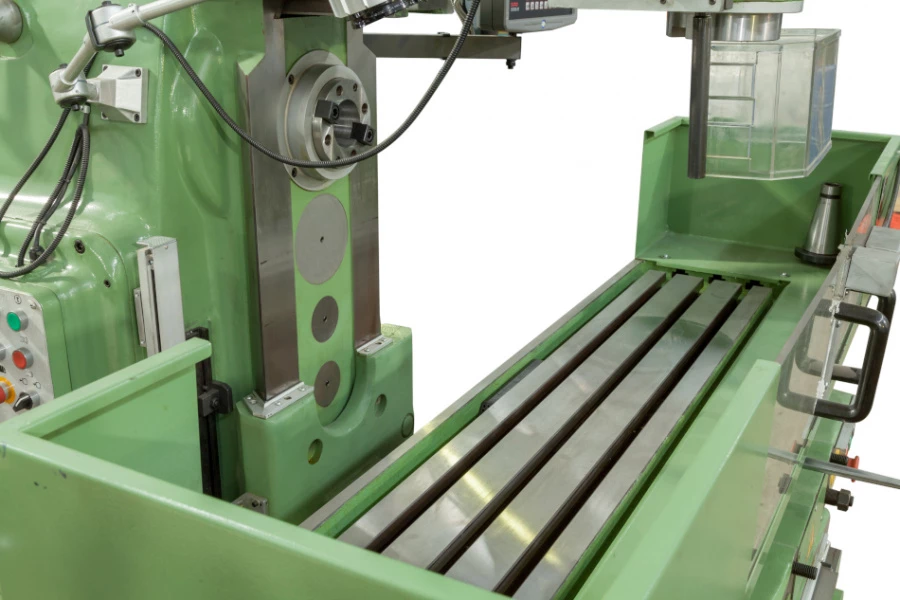

- Ограждение рабочего стола
- Серьга хобота (2 шт)
- Оправки для крепления фрез диаметром 22, 27 и 32 мм (в горизонтальный шпиндель)
- Переходная втулка ( 7:24 ISO 50 / КМ4)
- Шомпол М24 х 720 мм
- Масленка
- Комплект фундаментных болтов М20 х 500 с регулировочными клиньями (4 шт)
- Комплект рожковых и шестигранных ключей
- Руководство по эксплуатации (1 экз.)
Дополнительная комплектация:
- Делительная головка с дифференциальным делением F11100A ( типа УДГ - 200)
- Делительная головка с дифференциальным делением F11125A ( типа УДГ - 250)
- Стол накладной поворотный HV - 10 (диаметром 250 мм)
- Стол накладной поворотный HV - 12 (диаметром 300 мм)
- Стол наклонно - поворотный TSK 250 (диаметром 250 мм)
- Комплект прихватов и прижимов (58 предметов в комплекте)
- Тиски станочные с неповоротным основанием QM16160L (ширина губок 160 мм, макс. раскрытие 200 мм)
- Тиски станочные с неповоротным основанием QM16200 (ширина губок 200 мм, макс. раскрытие 225 мм)
- Тиски станочные с неповоротным основанием и гидравлическим поджимом HP - 6V (ширина губок 155 мм, макс. раскрытие 305 мм)
- Тиски станочные с неповоротным основанием и гидравлическим поджимом HP - 8V (ширина губок 200 мм, макс. раскрытие 305 мм)
| Параметр | Значение |
| Размеры стола, мм | 1325 х 320 |
| Максимальная нагрузка на стол, кг | 500 |
| Т-образные пазы (число х размер х расстояние) | 3-18 х 70 |
| Угол поворота стола, ° | ±45 |
| Количество подач стола | 18 |
| Перемещение стола по осям Х/Y/Z, мм: | |
| – ручное | 700 / 255 / 320 |
| – механизированное | 680 / 240 / 300 |
| Диапазон рабочих подач стола, мм/мин: | |
| – по оси Х | 23,5–1180 |
| – по оси Y | 23,5–1180 |
| – по оси Z | 8,0–394 |
|
Ускоренное перемещение стола по оси X / Y / Z, мм / мин |
2300 / 1533 / 770 |
| Вертикальный шпиндель: | |
| – посадочный конус и конец шпинделя | 7:24 ISO 50 |
| – число ступеней вращения шпинделя | 60 - 1750 |
| – диапазон ступеней вращения шпинделя, об/мин | 12 |
| – расстояние от торца шпинделя до плоскости стола, мм | 190 - 510 |
| – расстояние от оси шпинделя до стойки, мм | 215 - 470 |
| Угол поворота вертикальной головки, ° | ±360 |
| Горизонтальный шпиндель: | |
| – посадочный конус и конец шпинделя | 7:24 ISO 50 |
| – число ступеней вращения шпинделя | 18 |
| – диапазон ступеней вращения шпинделя, об/мин | 30 - 1500 |
| – расстояние от оси шпинделя до плоскости стола, мм | 30 - 350 |
| Мощность электродвигателей приводов, квт: | |
| – вертикального шпинделя | 4 |
| – горизонтального шпинделя | 7.5 |
| – рабочих подач стола | 1.5 |
| – насоса подачи СОЖ | 0.125 |
| Потребляемая мощность, кВА | 14 |
| Габаритные размеры станка, ДxШxВ, мм | 2294 х 1770 х 1780 |
| Ориентировочный вес нетто/брутто станка, кг | 2800 / 3000 |
