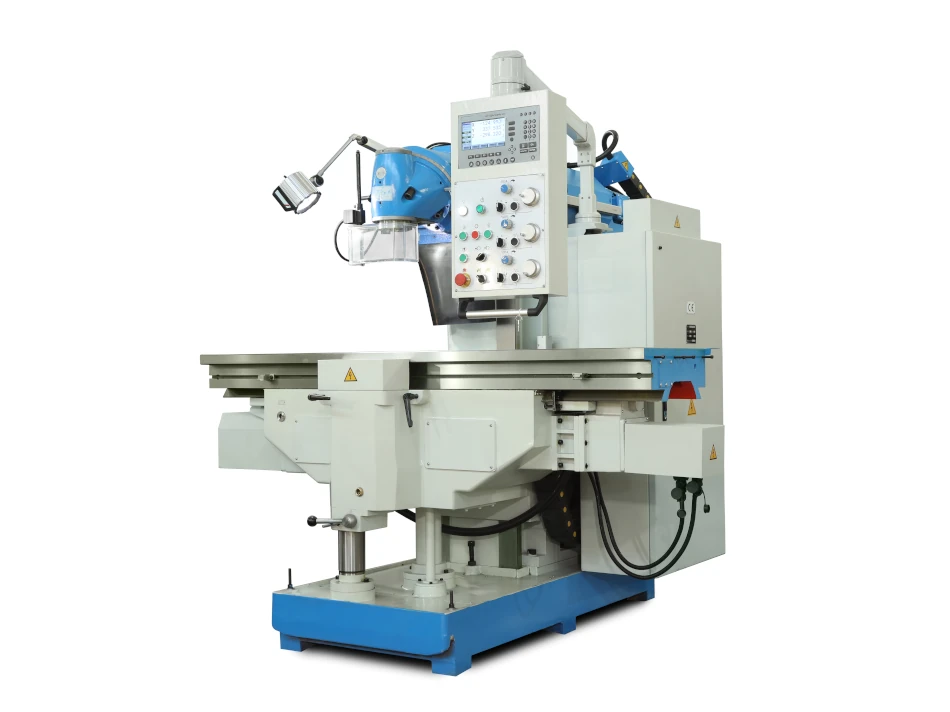

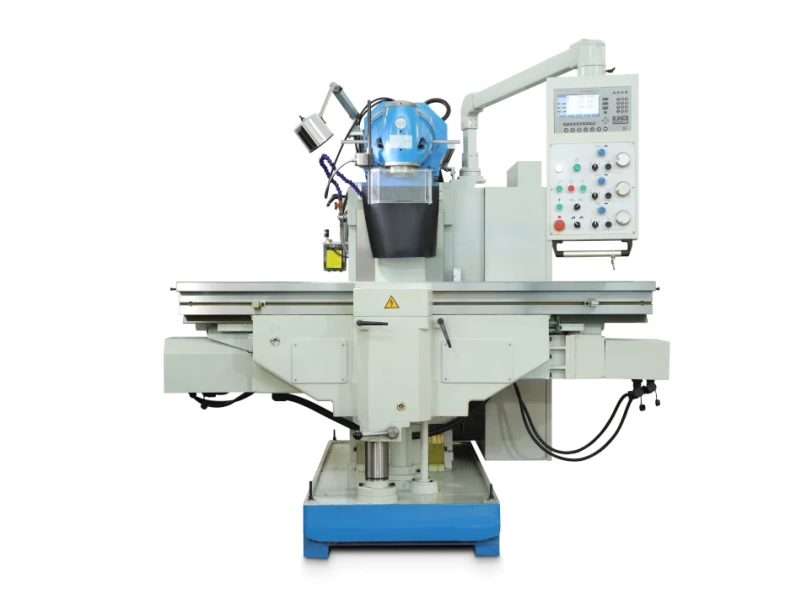

Вертикальный консольно-фрезерный станок X5750А
Цену уточняйте у менеджера
Выгодный лизинг
Предлагаем только надежные станки
Обеспечим бесперебойную работу оборудования
Сделаем самое выгодное предложение
Большой склад запчастей
Гарантийное и постгарантийное обслуживание
Универсальный консольно-фрезерный станок модели Х5750А предназначен для фрезерной обработки относительно больших заготовок из черных и цветных металлов и их сплавов в условиях единичного и мелкосерийного производства.
Особенности конструкции:
- жесткая литая станина
- подача обрабатываемой детали по 3 осям
- бесступенчатый механизм подачи стола
- 3-х координатное УЦИ
Стандартная комплектация

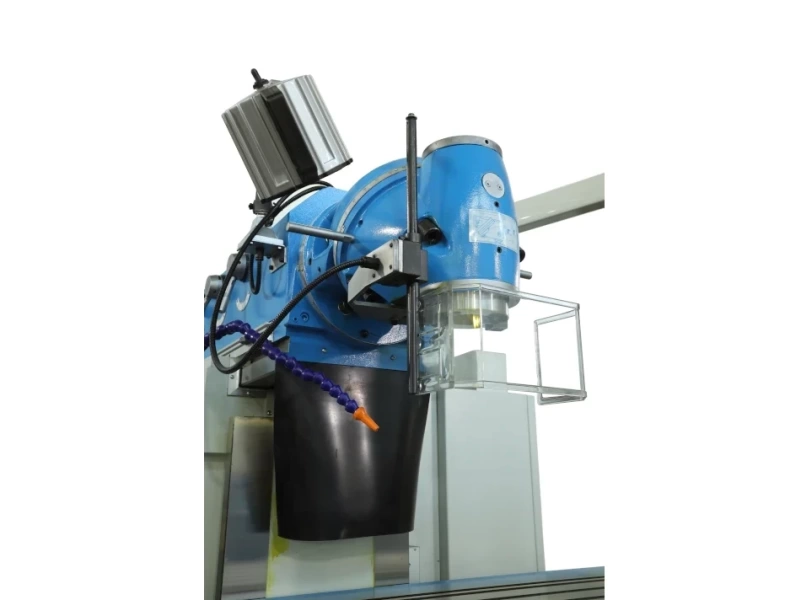

- Соответствие нормам CE (защитный щиток шпинделя)

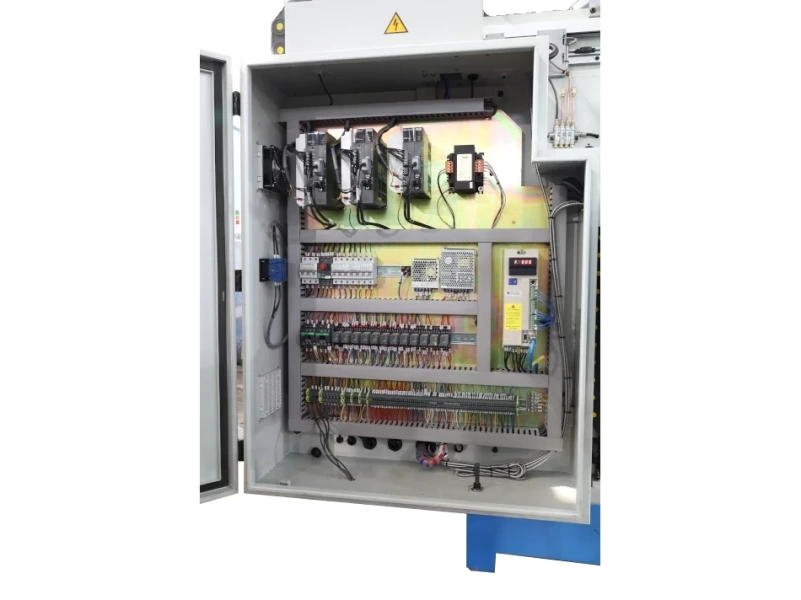

- Электрооборудование Schneider Electrics
- Устройство цифровой индикации SINO (3-х координатное)

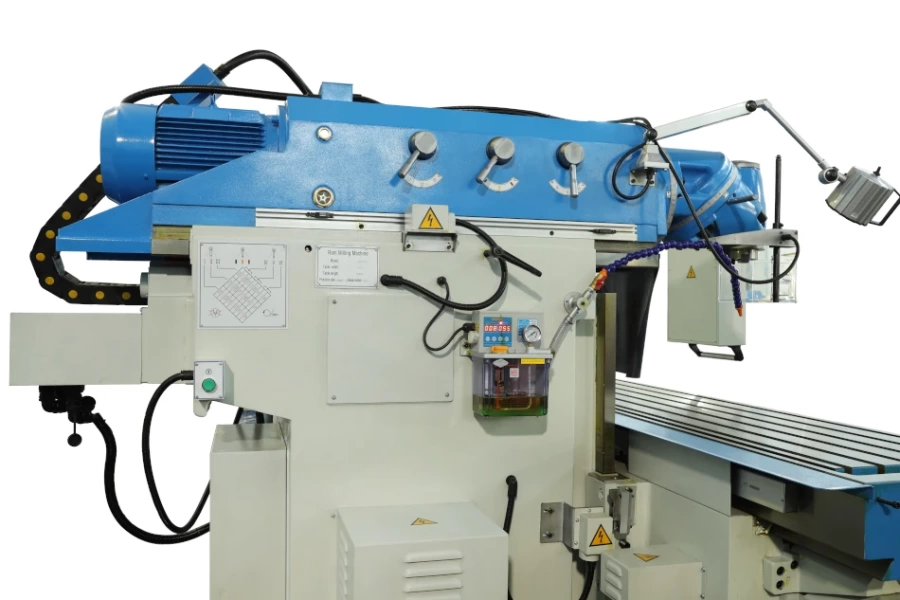

- Станция дозаторной смазки

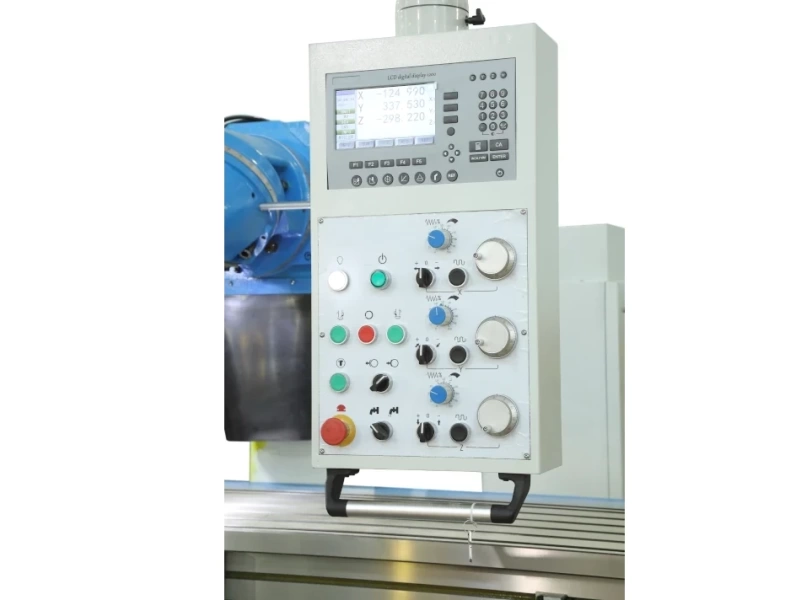

- Панель управления на кронштейне
- Электронные штурвалы
- Галогенная лампа освещения зоны резания
- Цанговый патрон ISO50-ER40
- Оправка для крепления фрез в горизонтальном шпинделе диам. 40 мм
- Шомпол
- Комплект фундаментных болтов с регулировочными клиньями (4 шт.)
- Комплект рожковых и шестигранных ключей
| Параметр | Значение |
| Размеры стола, мм | 2000 х 500 |
| Максимальная нагрузка на стол, кг | 1800 |
| Т-образные пазы (число х размер х расстояние) | 5-18 х 80 |
| Угол поворота стола, ° | нет |
| Механизм подач стола | бесступенчатый |
| Механизированное перемещение стола по осям Х/Z, мм | 1400 / 500 |
| Механизированное перемещение хобота по оси Y, мм | 700 |
| Диапазон рабочих подач стола, мм/мин: | |
| - по оси X | 10,0–1000 |
| - по оси Y | 10,0–1000 |
| - по оси Z | 5,0–500 |
| Ускоренное перемещение стола, мм/мин: | |
| - по оси X/Y | 2200 |
| - по оси Z | 1100 |
| Вертикальный шпиндель: | |
| - посадочный конус и конец шпинделя | 7:24 ISO 50 |
| - число ступеней вращения шпинделя | 30-2050 |
| - диапазон ступеней вращения шпинделя, об/мин | 27 |
| - расстояние от торца шпинделя до плоскости стола, мм | 50-550 |
| - расстояние от оси шпинделя до стойки, мм | 45-745 |
| - угол поворота вертикальной головки, ° | ±360 |
| - вертикального шпинделя | 7.5 |
| - подач стола по осям X/Y | 1.5 |
| - насоса подачи СОЖ | 0.09 |
| Крутящий момент сервомоторов осей X/Y/Z, Нм | 18/18/27 |
| Потребляемая мощность, кВА | |
| Габаритные размеры станка, ДxШxВ, мм | 2625 х 2860 х 2080 |
| Ориентировочный вес нетто/брутто станка, кг | 4500/4700 |
