Токарно-винторезный станок 16К40/16Р40
Max Ø обработки над станиной
800 мм
Max Ø обработки над суппортом
480 мм
РМЦ
от 1000 до 10000
Цену уточняйте у менеджера
Выгодный лизинг
Предлагаем только надежные станки
Обеспечим бесперебойную работу оборудования
Сделаем самое выгодное предложение
Большой склад запчастей
Гарантийное и постгарантийное обслуживание

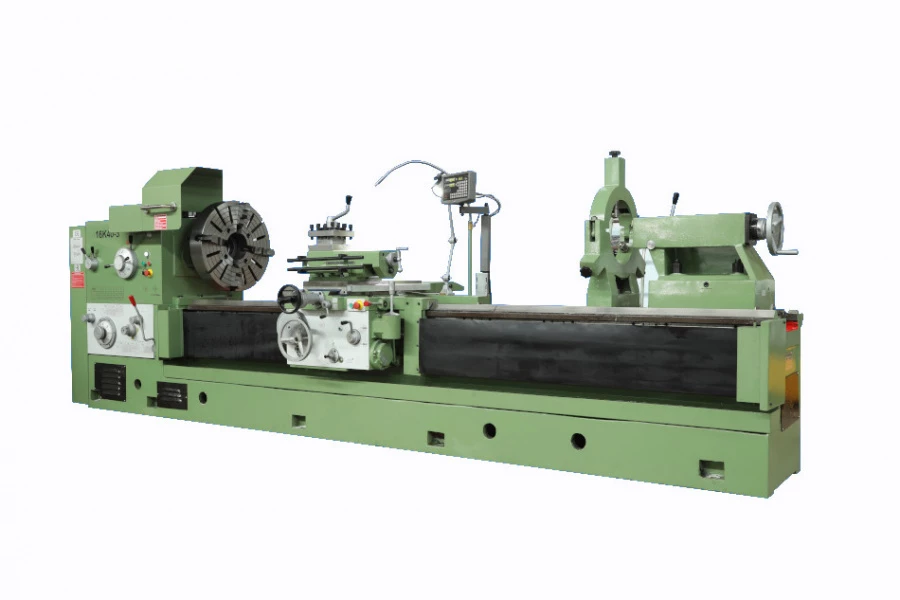

Универсальный токарно-винторезный станок 16К40/16Р40 имеет классическую горизонтальную конструкцию и предназначается для токарной обработки заготовок (тел вращения) диаметром до 800 мм. На станке можно производить наружное и внутреннее точение, растачивание, сверление и нарезание различных видов резьб. Наличие механизма механизированной подачи верхних резцовых салазок ("самохода") позволяет нарезать конуса без применения конусной линейки. Мощная цельнолитая станина шириной 600 мм гарантирует отсутствие вибраций при работе и длительный срок службы станка с сохранением точностных характеристик в течение всего срока его службы.
Станок используется в условиях единичного и мелкосерийного производства в машиностроительных, инструментальных и ремонтных цехах. Комплектуется оснасткой и инструментом, необходимыми для работы и технического обслуживания.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Основание, станина, корпус шпиндельной бабки станка, коробка скоростей, фартук изготовлены из высококачественного чугуна и отлиты по технологии литья в холодно-твердеющие смеси (ХТС), что позволяет получить отличное качество поверхности и полностью исключить наличие внутренних пустот;
- Направляющие станины отшлифованы и закалены до твёрдости HRC 50-55
- Частота обратного вращения шпинделя в 1,3 раза выше чем прямого, что сокращает время обработки резьб;
- Шпиндельный узел станка изготовлен с использованием высокоточных подшипников. Все зубчатые колеса в передней бабке закалены и отшлифованы. Шпиндель равномерно вращается вплоть до самых максимальных оборотов.
- Механизированная подача верхних резцовых салазок позволяет нарезать длинные конусы.
- точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- коробка подач обладает высокой жесткостью кинематической цепи;
- все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
Стандартная комплектация
- Метрическое исполнение
- Горизонтальная цельнолитая станина

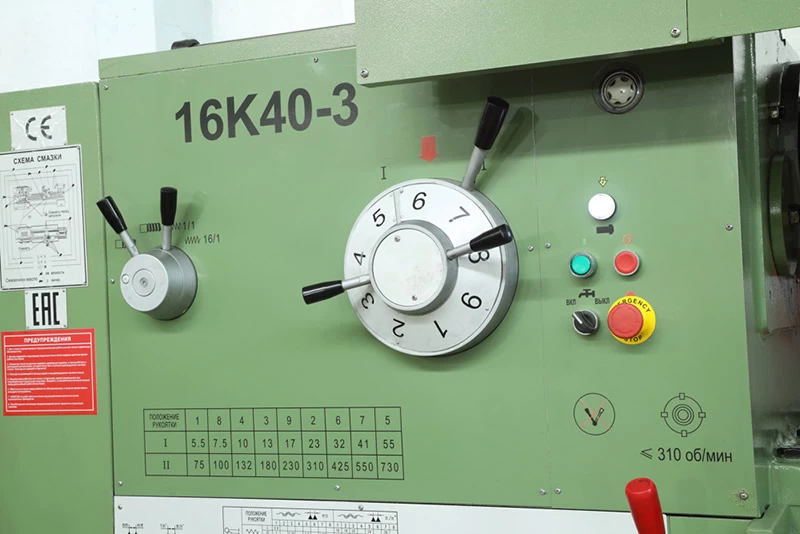

- Передняя бабка
- Коробка подач

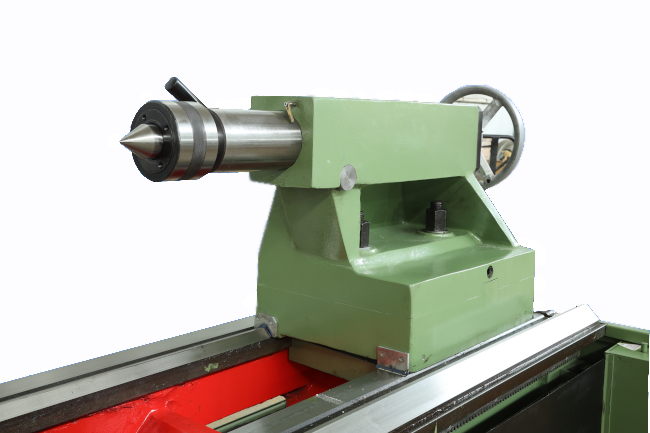

- Ручная задняя бабка

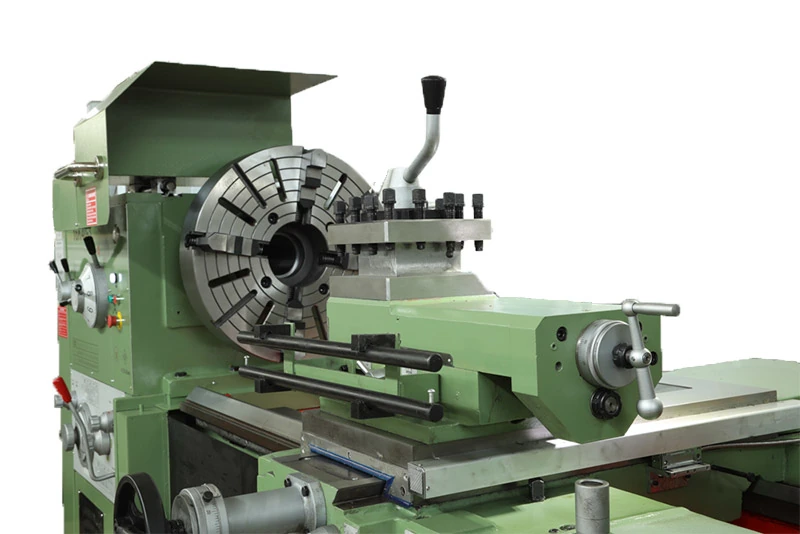

- Суппорт
- Механизм механизированной подачи верхних резцовых салазок
- Фартук в сборе с левым расположением штурвала продольного перемещения суппорта

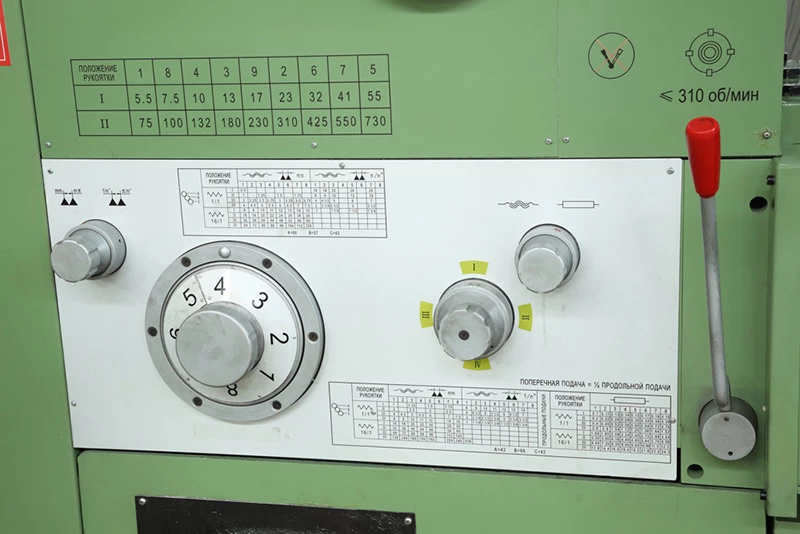

- Комплект сменных зубчатых колес, установленных в гитаре станка
- Кабельная цепь
- Соответствие требованиям EAC
- Электрический шкаф
- Низковольтная аппаратура СЕ
- Защитный кожух патрона с концевым выключателем
- Защита ходового винта и вала
- Передняя защита зоны резания
- Заднее защитное ограждение подвижного типа
- Лампа освещения рабочей зоны
- Ручная система смазки
- Система подачи СОЖ в комплекте с насосом
- Электродвигатель главного привода мощностью 15 кВт
- 4-позиционный ручной резцедержатель, сечение резца 32 х 32 мм
- Шприц для смазки
- 3 - х кулачковый ручной самоцентрирующийся токарный патрон диаметром 400 мм с комплектом твердых составных кулачков

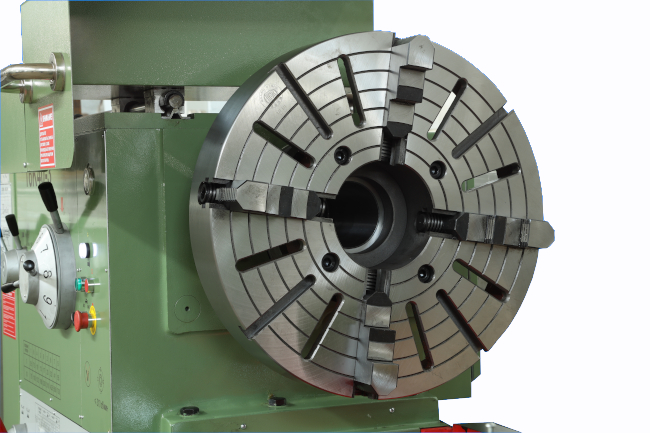

- 4 - х кулачковый ручной токарный патрон с независимым перемещением кулачков диаметром 630 мм

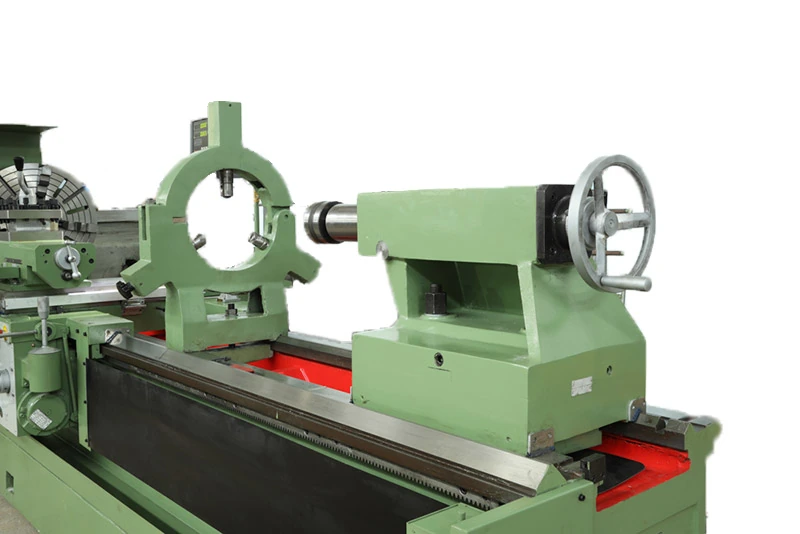

- Люнет подвижный с зажимным диапазоном 20-180 мм
- Люнет неподвижный роликовый с зажимным диапазоном 20-300 мм
- Центр упорный КМ6
- Центр вращающийся КМ6
- Переходная втулка шпинделя с Метрического 120 на КМ6
- Набор слесарно-монтажных инструментов
- Комплект фундаментных болтов и клиновых опор
- Комплект технической документации
Дополнительная комплектация:
- Выемка в станине (ГАП)
- Двухступенчатый редуктор перемещения пиноли задней бабки
- Неподвижный роликовый люнет с зажимным диапазоном 20 - 300 мм (РМЦ до 3000 мм)
- Неподвижный роликовый люнет с зажимным диапазоном 200 - 450 мм

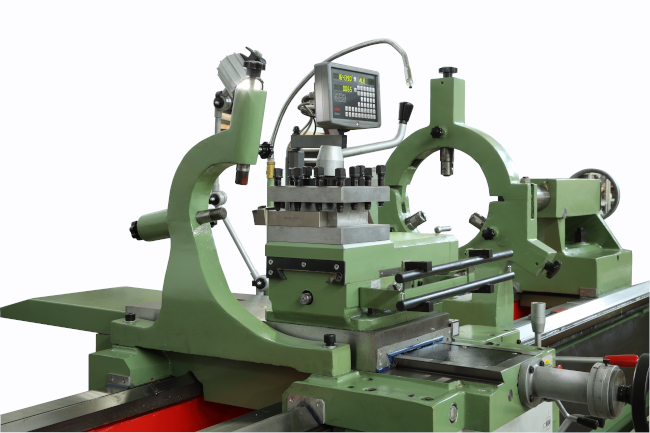

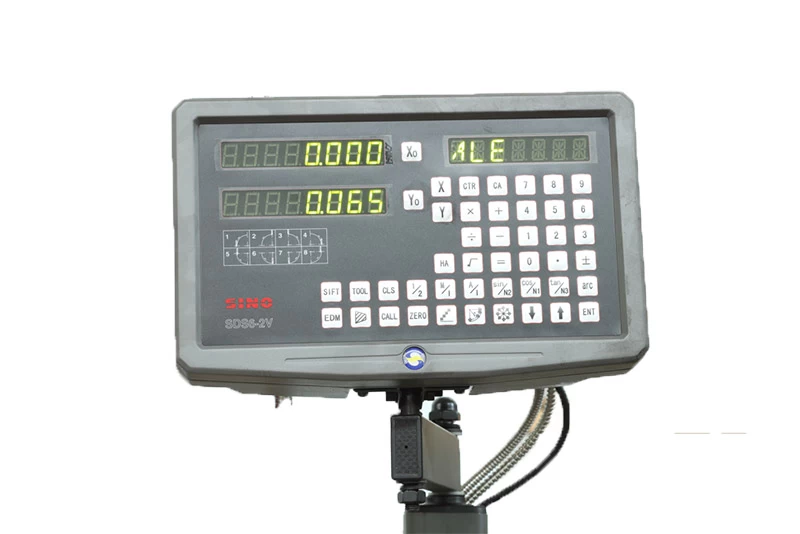

- Устройство цифровой индикации 2 - х координатное отдельно
- Отверстие в шпинделе 130 мм (вместо 105 мм)
- 3 - я ось (РМЦ до 4000 мм)
- Конусная линейка (несовместима с механической подачей верхних резцовых салазок)
- Подвижный люнет с зажимным диапазоном 20 - 180 мм (РМЦ до 3000 мм)
- Частотный преобразователь главного привода (сервомотор 15кВт + серводрайвер 18 кВт + резистор + панель управления)
- Отказ от 4 - х кулачкового токарного патрона с независимым перемещением кулачков диаметром 630 мм
- Комплект запасных каленых составных кулачков к 3 - х кулачковому патрону диаметром 400 мм (рейка + верхний кулачок)
- Комплект сырых кулачков к 3 - х кулачковому патрону диаметром 400 мм
- Комплект запасных роликовых пинолей к неподвижному люнету с зажимным диапазоном 20 - 300 мм
| Техническая характеристика | 1000 | 1500 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 |
|---|---|---|---|---|---|---|---|---|---|
| Станина и зона обработки | |||||||||
| Класс точности | Н | Н | Н | Н | Н | Н | Н | Н | Н |
| Наибольший диаметр заготовки, мм: | |||||||||
|
- обрабатываемой над станиной |
800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| - обрабатываемой над суппортом | 480 | 480 | 480 | 480 | 480 | 480 | 480 | 480 | 480 |
| - устанавливаемой над выемкой станины (опция) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Длина выемки в станине от торца фланца шпинделя, мм | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 |
| Максимальная длина обрабатываемой заготовки, мм | 750 | 1250 | 1750 | 2750 | 3750 | 4750 | 5750 | 7750 | 9750 |
| Ширина станины по направляющим, мм | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Минимальная твердость направляющих станины | HRC 52 | HRC 52 | HRC 52 | HRC 52 | HRC 52 | HRC 52 | HRC 52 | HRC 52 | HRC 52 |
| Максимальный вес заготовки, устанавливаемой в центрах, кг | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
| Максимальный уровень шума, dB | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 |
| Передняя бабка и шпиндель | |||||||||
| Приемная часть шпинделя по DIN 55029 | С11 | С11 | С11 | С11 | С11 | С11 | С11 | С11 | С11 |
| Внутренний конус шпинделя |
1:20 / Метрич. 120 |
1:20 / Метрич. 120 |
1:20 / Метрич. 120 |
1:20 / Метрич. 120 |
1:20 / Метрич. 120 |
1:20 / Метрич. 120 |
1:20 / Метрич. 120 |
1:20 / Метрич. 120 |
1:20 / Метрич. 120 |
| Диаметр отверстия в шпинделе, мм | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 |
| Количество ступеней частот вращения шпинделя | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 |
| Пределы частот вращения шпинделя, об/мин | 5,5 -730 | 5,5 -730 | 5,5 -730 | 5,5 -730 | 5,5 -730 | 5,5 -730 | 5,5 -730 | 5,5 -730 | 5,5 -730 |
| Подачи и перемещения | |||||||||
|
Диапазон подач, мм/об: - продольных - поперечных - резцовых салазок |
0,1-24,3 0,05-12,15 0,025-6,075 |
0,1-24,3 0,05-12,15 0,025-6,075 |
0,1-24,3 0,05-12,15 0,025-6,075 |
0,1-24,3 0,05-12,15 0,025-6,075 |
0,1-24,3 0,05-12,15 0,025-6,075 |
0,1-24,3 0,05-12,15 0,025-6,075 |
0,1-24,3 0,05-12,15 0,025-6,075 |
0,1-24,3 0,05-12,15 0,025-6,075 |
0,1-24,3 0,05-12,15 0,025-6,075 |
| Ускоренное продольное перемещение каретки, мм/мин | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
| Ускоренное поперечное перемещение суппорта, мм/мин | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
| Максимальное продольное перемещение каретки, мм | 750 | 1250 | 1750 | 2750 | 3750 | 4750 | 5750 | 7750 | 9750 |
| Максимальное поперечное перемещение суппорта, мм | 430 | 430 | 430 | 430 | 430 | 430 | 430 | 430 | 430 |
| Максимальное перемещение резцовых салазок, мм | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 |
| Пределы шагов нарезаемых резьб | |||||||||
|
Величина шагов нарезания резьб: метрических, мм; дюймовых, ниток/дюйм; модульных; питчевых |
(52) 1-240 (26) 14-1 (53) 0,5-120 (24) 28-1 |
(52) 1-240 (26) 14-1 (53) 0,5-120 (24) 28-1 |
(52) 1-240 (26) 14-1 (53) 0,5-120 (24) 28-1 |
(52) 1-240 (26) 14-1 (53) 0,5-120 (24) 28-1 |
(52) 1-240 (26) 14-1 (53) 0,5-120 (24) 28-1 |
(52) 1-240 (26) 14-1 (53) 0,5-120 (24) 28-1 |
(52) 1-240 (26) 14-1 (53) 0,5-120 (24) 28-1 |
(52) 1-240 (26) 14-1 (53) 0,5-120 (24) 28-1 |
(52) 1-240 (26) 14-1 (53) 0,5-120 (24) 28-1 |
| Задняя бабка | |||||||||
| Механизм перемещения по направляющим станины | Роликовый | Роликовый | Роликовый | Роликовый | Роликовый | Роликовый | Роликовый | Роликовый | Роликовый |
| Диаметр пиноли, мм | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Внутренний конус пиноли | КМ6 | КМ6 | КМ6 | КМ6 | КМ6 | КМ6 | КМ6 | КМ6 | КМ6 |
| Ход пиноли, мм | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 |
| Электрооборудование | |||||||||
| Мощность электродвигателя главного привода, кВт | 15 / 18,5 | 15 / 18,5 | 15 / 18,5 | 15 / 18,5 | 15 / 18,5 | 15 / 18,5 | 15 / 18,5 | 15 / 18,5 | 15 / 18,5 |
| Мощность электродвигателя ускоренного перемещения суппорта, кВт | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
| Мощность привода насоса подачи СОЖ, кВт | 0,09 | 0,09 | 0,09 | 0,09 | 0,09 | 0,09 | 0,09 | 0,09 | 0,09 |
| Суммарная потребляемая мощность, КВА | 18 / 25 | 18 / 25 | 18 / 25 | 18 / 25 | 18 / 25 | 18 / 25 | 18 / 25 | 18 / 25 | 18 / 25 |
| Питающее напряжение, В / Гц | 380 / 50 | 380 / 50 | 380 / 50 | 380 / 50 | 380 / 50 | 380 / 50 | 380 / 50 | 380 / 50 | 380 / 50 |
| Габариты и вес | |||||||||
|
Габариты, мм: - длина - ширина - высота |
3500 1170 1250 |
3000 1170 1250 |
4000 1170 1390 |
5000 1370 1750 |
6200 1370 1750 |
7200 1370 1750 |
8000 1370 1750 |
10000 1370 1750 |
12000 1370 1750 |
| Ориентировочный вес станка (нетто/брутто), кг | 4800 / 5400 | 4800 / 5200 | 5400 / 5800 | 6100 / 6500 | 6400 / 6900 | 7200 / 7900 | 8000 / 9000 | 9300 / 10900 | 13300 / 14900 |
