Токарно-винторезный станок 1М63Н/1М63
Max Ø обработки над станиной
630 мм
Max Ø обработки над суппортом
345 мм
РМЦ
от 1000 до 10000
Цену уточняйте у менеджера
Выгодный лизинг
Предлагаем только надежные станки
Обеспечим бесперебойную работу оборудования
Сделаем самое выгодное предложение
Большой склад запчастей
Гарантийное и постгарантийное обслуживание

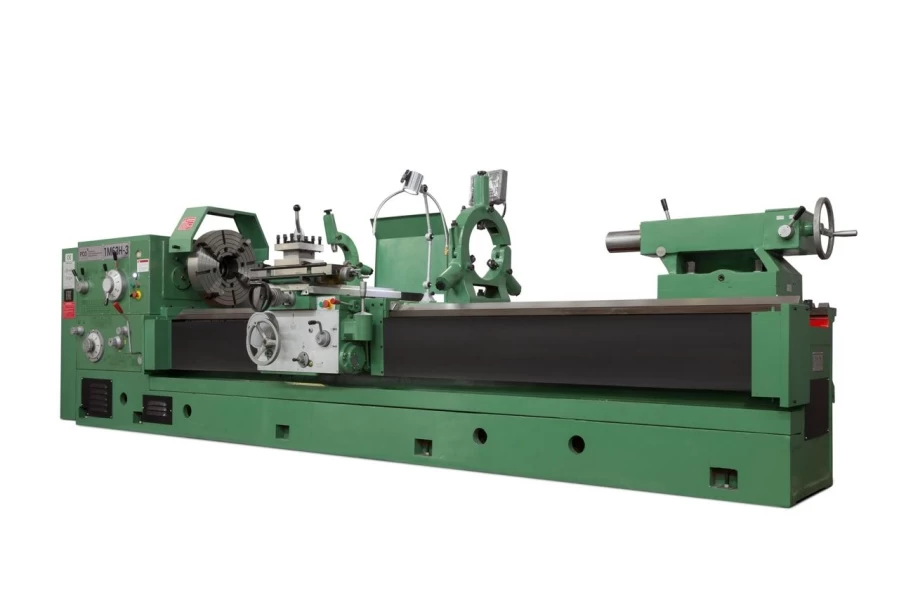

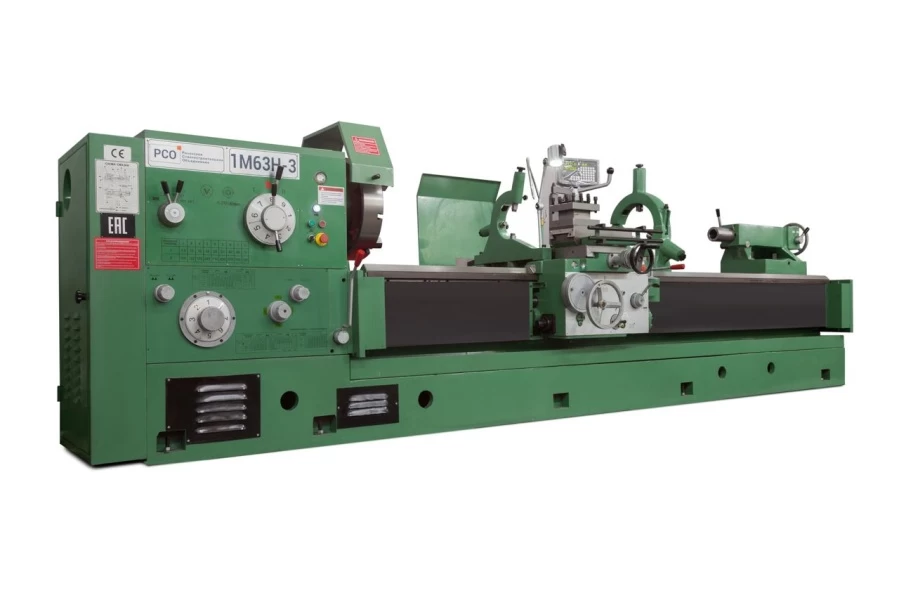

Универсальный токарно - винторезный станок 1М63Н/1М63 имеет классическую горизонтальную конструкцию и предназначается для токарной обработки заготовок (тел вращения) диаметром до 630 мм. На станке можно производить наружное и внутреннее точение, включая точение конусов (при наличии конусной линейки), растачивание, сверление и нарезание различных видов резьб. Мощная цельнолитая станина шириной 600 мм гарантирует отсутствие вибраций при работе и длительный срок службы станка с сохранением точностных характеристик в течение всего срока его службы. Станок используется в условиях единичного и мелкосерийного производства в машиностроительных, инструментальных и ремонтных цехах. Комплектуется оснасткой и инструментом, необходимыми для работы и технического обслуживания.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Благодаря повышенной жесткости, виброустойчивости и температурной стабильности станка добивается высокая точность обработки;
- Превосходная долговечность высоких показателей точения за счет использования призменных направляющих в станине;
- Время процесса обработки значительно меньше благодаря использованию обратного шпинделя, частота его вращения почти в полтора раза выше, чем у прямого;
- Увеличенная жесткость кинематической цепи у коробки подач;
- В качестве материала для силовых зубчатых колес кинематической цепи используется легированная сталь, при изготовлении запчасти предварительно закаляются и тщательно шлифуются;
- Защиту персонала при работе со станком обеспечивают электро- и механические барьеры, изолированность зоны резания и патрона.
- Переключение направления вращения и торможение шпинделя реализованы с помощью гидравлической муфты;
Стандартная комплектация
- Горизонтальная цельнолитая станина
- Метрическое исполнение
- Расположение штурвала продольного перемещения суппорта – левое
- Соответствие требованиям EAC
- Низковольтная аппаратура СЕ
- Защитный кожух патрона с концевым выключателем
- Защита ходового винта и вала
- Передняя защита зоны резания
- Заднее защитное ограждение подвижного типа
- 4-позиционный ручной резцедержатель, сечение резца 32 х 32 мм
- Лампа освещения рабочей зоны
- Ручная система смазки
- Система подачи СОЖ в комплекте с насосом

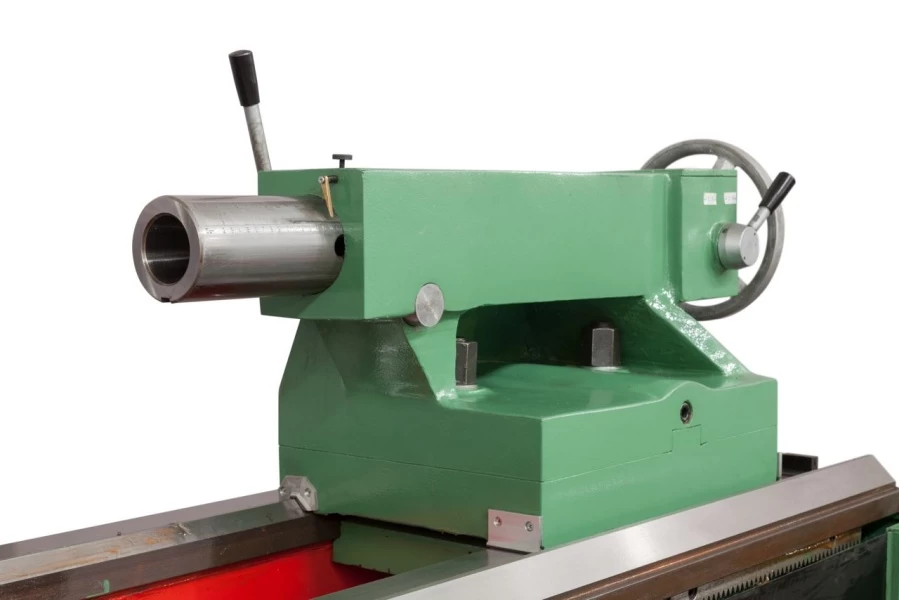

- Ручная задняя бабка с роликовым механизмом перемещения

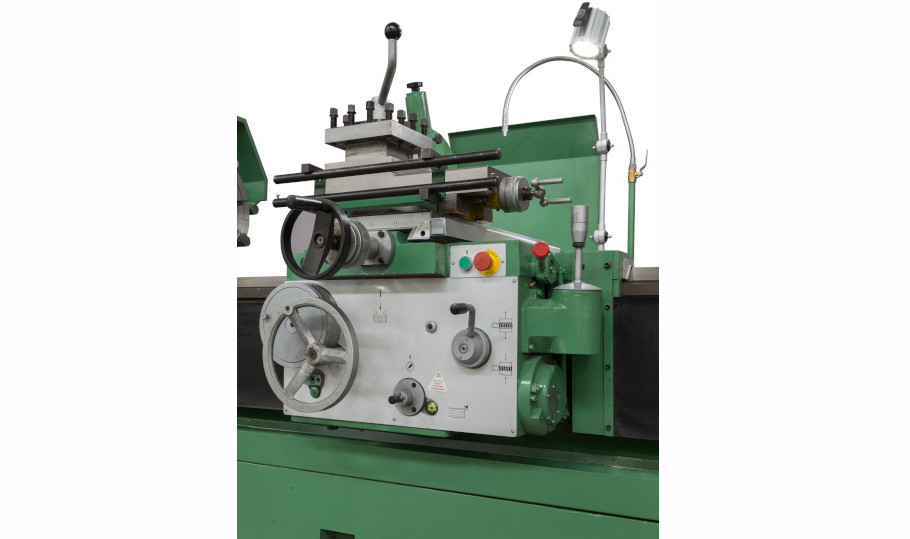

- Крестовый переключатель на фартуке станка
- Электродвигатель главного привода мощностью 15 кВт
- Комплект сменных шестерен, установленных в гитаре станка

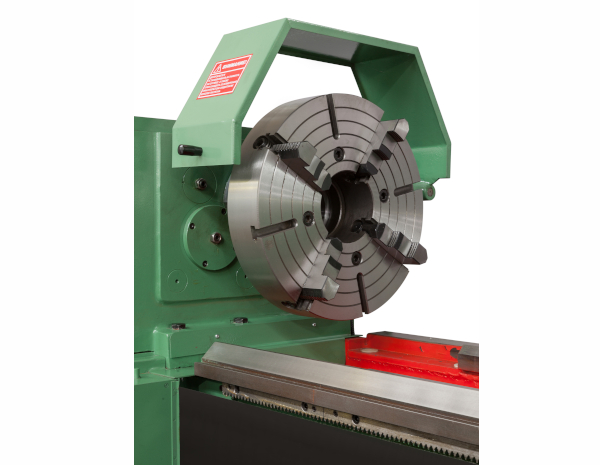

- 3-х кулачковый ручной самоцентрирующийся токарный патрон ∅400 мм (C11)
- 4-х кулачковый токарный патрон ∅ 500 мм (C11)

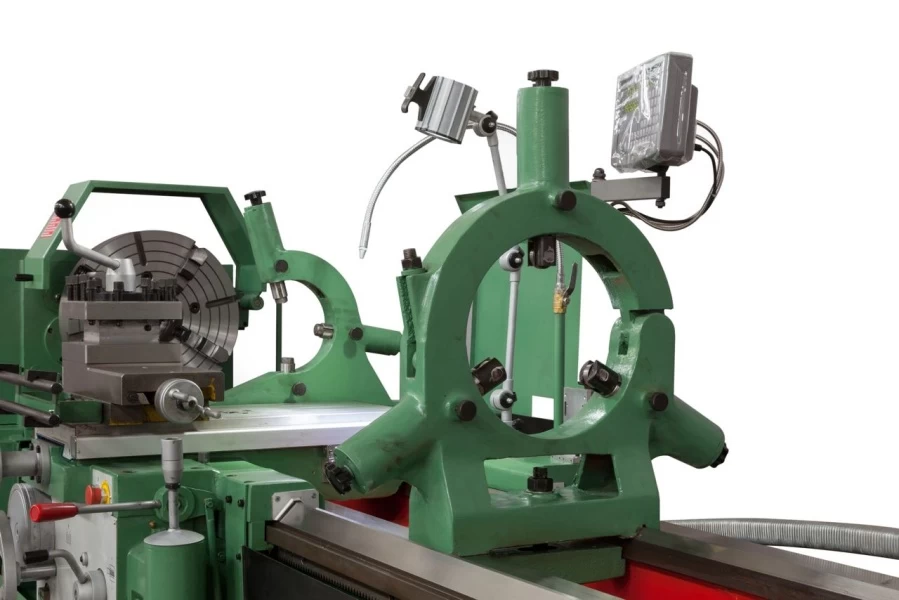

- Люнет подвижный с зажимным диапазоном 20-180 мм
- Люнет неподвижный с зажимным диапазоном 20-300 мм
- Резьбоуказатель
- Центр упорный КМ6
- Центр вращающийся КМ6
- Переходная втулка шпинделя с Метрического 120 на КМ6
- Набор слесарно-монтажных инструментов
- Шприц для смазки
- Комплект фундаментных болтов и клиновых опор
- Комплект технической документации (1 экз. в бумажном виде и цифровом носителе в форматt PDF)
Дополнительная комплектация:
- Выемка в станине (ГАП)
- Конусная линейка
- Устройство цифровой индикации 2 - х координатное
- Неподвижный роликовый люнет с зажимным диапазоном 20-300 мм (РМЦ до 3000мм))
- 2-х ступенчатый редуктор перемещения пиноли задней бабки
- Подвижный люнет с зажимным диапазоном 20 - 180 мм (РМЦ до 3000)
- Неподвижный роликовый люнет с зажимным диапазоном 100 - 400 мм
- Комплект запасных каленых составных кулачков к 3 - х кулачковому патрону диаметром 400 мм (рейка + верхний кулачок)
- Комплект сырых кулачков к 3 - х кулачковому патрону диаметром 400 мм
- Комплект запасных роликовых пинолей к неподвижному люнету с зажимным диапазоном 20 - 300 мм
- Частотный преобразователь главного привода (сервомотор 15 кВт + серводрайвер 18кВт + резистор + панель управления)
- Отказ от 4 - х кулачкового токарного патрона с независимым перемещением кулачков Ø500 мм
|
|
|
|---|---|
| Станина и зона обработки | |
| Тип станины | Горизонтальная |
| Класс точности по ГОСТ 8-82 | Н |
| Высота центров, мм | 315 |
| Максимальный диаметр заготовки, устанавливаемой над станиной, мм | 630 |
| Максимальный диаметр заготовки, устанавливаемой над суппортом, мм | 345 |
| Максимальный диаметр заготовки, устанавливаемой над выемкой в станине, мм | 830 |
| Расстояние между центрами, мм | 1000 / 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 8000 / 10000 |
| Максимальная длина обрабатываемой заготовки, мм | 750 / 1280 / 1750 / 2750 / 3750 / 4750 / 5750 / 7750 / 9750 |
| Ширина станины по направляющим, мм | 600 |
| Минимальная твердость направляющих станины | HRC 52 |
| Максимальный вес заготовки, устанавливаемой в центрах и люнете, кг | 4000 |
| Максимальный уровень шума, dB | 85 |
| Передняя бабка и шпиндель | |
| Приемная часть шпинделя по DIN 55027 | C11 |
| Внутренний конус шпинделя | 1:20 / Метрический 120 |
| Диаметр отверстия в шпинделе, мм | 105 |
| Пределы частот прямого вращения шпинделя, об/мин | 7,5 - 1000 |
| Кол-во частот прямого вращения шпинделя | 18 |
| Суппортная группа | |
| Тип установленного резцедержателя, мм | Ручной с вертикальной осью вращения |
| Количество фиксированных инструментальных позиций, шт | 4 |
| Максимальная высота резца, устанавливаемого в резцедержателе, мм | 32 x 32 |
| Угол разворота верхних резцовых салазок, град. | ±90 |
| Подачи и перемещения | |
| Диапазон продольных подач, мм/об. | 0,1 - 24,3 |
| Диапазон поперечных подач, мм/об. | 0,05 - 12,15 |
| Ускоренное продольное перемещение каретки, мм / мин | 4000 |
| Ускоренное поперечное перемещение суппорта, мм /мин | 2000 |
| Максимальное продольное перемещение каретки, мм | 750 / 1250 / 1750 / 2750 / 3750 / 4750 / 5750 / 7750 / 9750 |
| Максимальное поперечное перемещение суппорта, мм | 370 |
| Максимальное перемещение резцовых салазок, мм | 200 |
| Пределы шагов нарезаемых резьб | |
| Диапазон и кол-во метрических резьб, мм | (52) 1 - 240 |
| Диапазон и кол-во дюймовых резьб, ниток / дюйм | (26) 14 - 1 |
| Диапазон и кол-во модульных резьб, мм | (53) 0,5 - 120 |
| Диапазон и кол-во питчевых резьб, D.P. | (24) 28 - 1 |
| Задняя бабка | |
| Механизм перемещения по направляющим станины | Роликовый |
| Диаметр пиноли, мм | 100 |
| Внутренний конус пиноли | КМ6 |
| Ход пиноли, мм | 240 |
| Поперечное смещение задней бабки, мм | ±10 |
| Электрооборудование | |
| Мощность электродвигателя главного привода, кВт | 15 |
| Мощность электродвигателя ускоренного перемещения суппорта, кВт | 1.1 |
| Мощность привода насоса подачи СОЖ, кВт | 0.09 |
| Потребляемая мощность, кВА | 19 |
| Питающее напряжение | 380 В / 50 Гц |
| Габариты и вес | |
| Ориентировочный вес станка (нетто / брутто), кг | 4600 / 5000, 5000 / 5300, 5100 / 5600, 5500 / 6200, 5900 / 6600, 6300 / 7000, 7000 / 7300 |
| Размеры станка (ДхШхВ), мм | 3000 / 3500 / 4200 / 5200 / 6200 / 7200 / 8200 x 1170 x 1250 |
