Токарный станок с ЧПУ 16Р30Ф3
Max Ø обработки над станиной
630 мм
Max Ø обработки над суппортом
360 мм
РМЦ
1000 / 1500 / 2000 / 3000
Цену уточняйте у менеджера
Выгодный лизинг
Предлагаем только надежные станки
Обеспечим бесперебойную работу оборудования
Сделаем самое выгодное предложение
Большой склад запчастей
Гарантийное и постгарантийное обслуживание

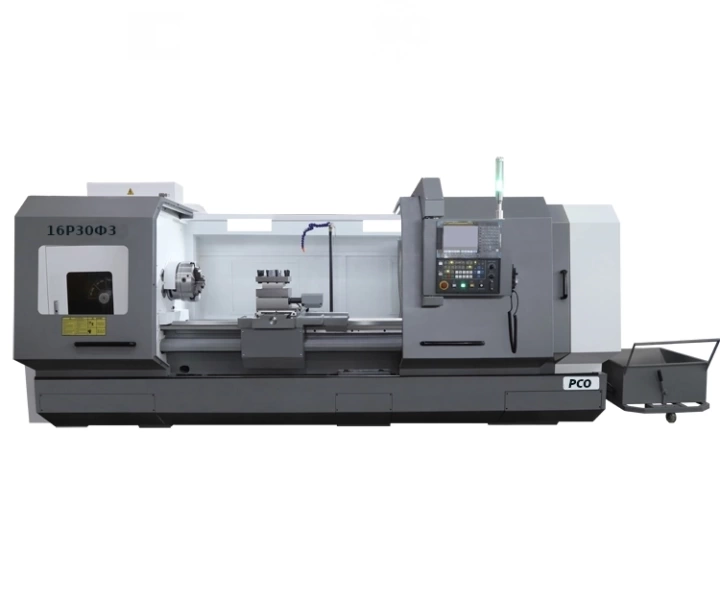

Мощный токарный станок с ЧПУ 16Р30Ф3 с прямой станиной, предназначен для токарной обработки крупногабаритных деталей максимальным весом до 1,5 тонн со ступенчатым и простым криволинейным профилями, а также для операций резьбонарезания.
токарной обработки заготовок (тел вращения)
Токарный станок с ЧПУ 16Р30Ф3 поставляется следующих типоразмеров: 1000, 1500, 2000, 3000 мм.
Надежность
Цельнолитая конструкция станины, усиленная ребрами жесткости, гарантирует длительный срок эксплуатации без потери точностных характеристик и соответствует всем современным требованиям ГОСТ. Обеспечивает жесткость и виброустойчивость.
Обработка деталей
Направляющие скольжения высокой жесткости позволяют вести токарную обработку со снятием больших припусков.
Работа на высоких скоростях резания с применением резцов из быстрорежущей стали.
Бесступенчатая регулировка частот вращения шпинделя внутри диапазона повышает производительность обработки за счет точной настройки оптимальной по режимам резания скорости.
ЧПУ

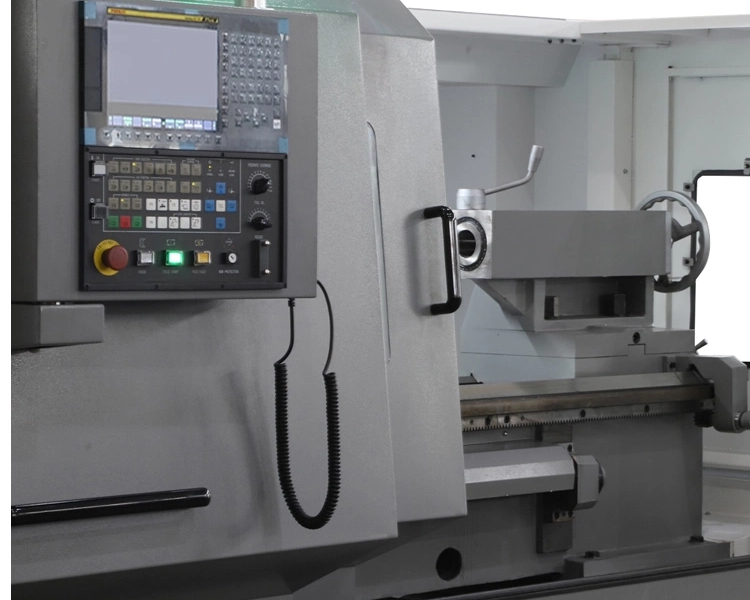

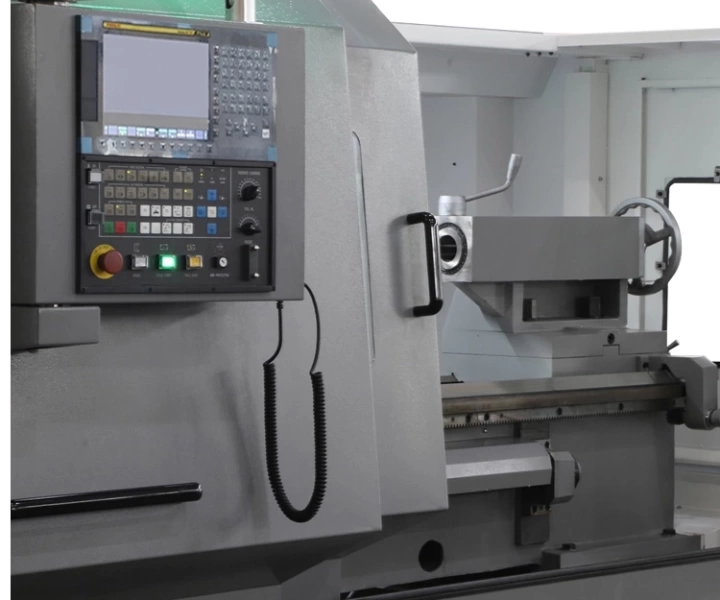

Станок оснащается системой ЧПУ FANUC или “БалтСистем” NC 230 (NC210 UEFI)
- Высокая надежность;
- помехозащищенность;
- малое потребление мощности;
- техническая поддержка;
- проста в использовании;
Стандартная комплектация
- Система ЧПУ NC-230
- Электродвигатель привода шпинделя номинальной мощностью 11 кВт с преобразователем частоты
- Сервомоторы GSK на осях Z и Х
- Соответствие стандартам EAC
- Низковольтная аппаратура стандарта СЕ производства Siemens или Schneider Electric
- Кабинетная защита зоны резания
- Теплообменник электрошкафа
- 3-х цветная сигнальная лампа состояния станка
- Задняя бабка с ручным перемещением пиноли
- Освещение рабочей зоны
- Автоматическая система смазки направляющих
- Система подачи СОЖ в комплекте с насосом

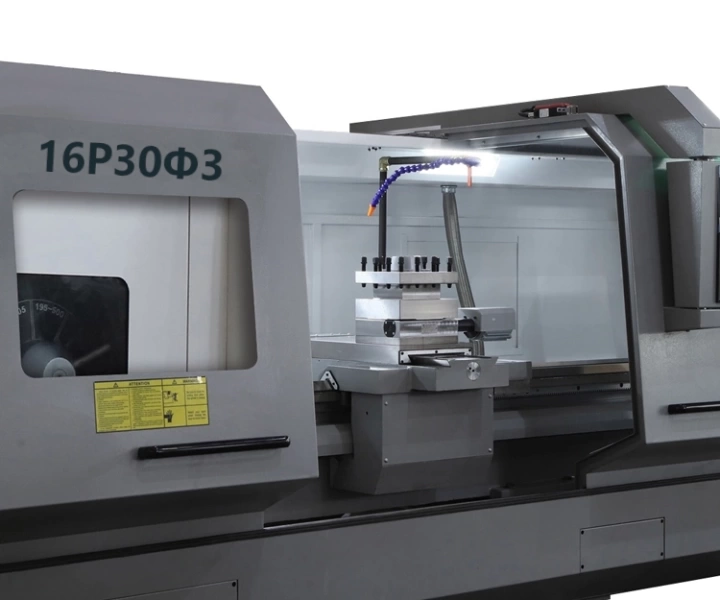

- 4-х позиционный электромеханический резцедержатель

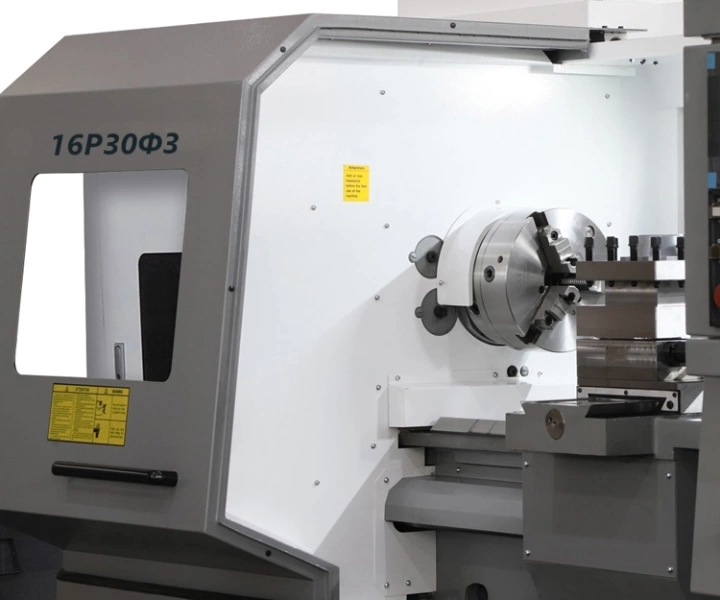

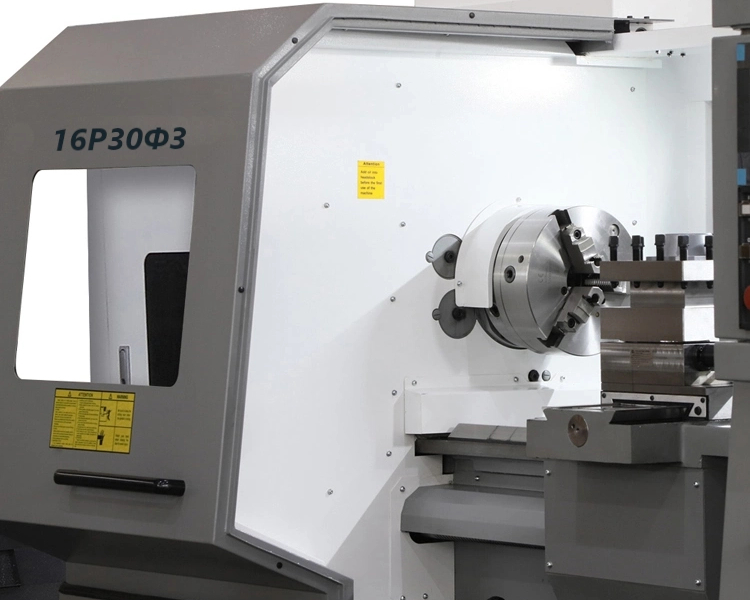

- 3-х кулачковый ручной самоцентрирующийся токарный патрон диаметром 325 мм
- Центр упорный КМ6
- Центр вращающийся КМ6
- Набор инструмента для обслуживания станка
- Комплект клиновых опор и фундаментных болтов
- Комплект технической документации на станок и систему с ЧПУ на русском языке
Дополнительная комплектация:
- 6-ти позиционная револьверная головка с горизонтальной осью вращения
- 8-ми позиционная револьверная головка с горизонтальной осью вращения BTP-100 (PRAGATI)
- Электродвигатель 15 Квт
- Замена 3-х кулачкового токарного патрона диам. 325 мм на гидравлический токарный патрон без проходного отверстия диам. 305 мм (Тайвань)
- Замена 3-х кулачкового токарного патрона диам. 325 мм на гидравлический полый токарный патрон диам. 305 мм (Тайвань)
- Гидравлическая пиноль задней бабки (при условии установки гидравлического токарного патрона)

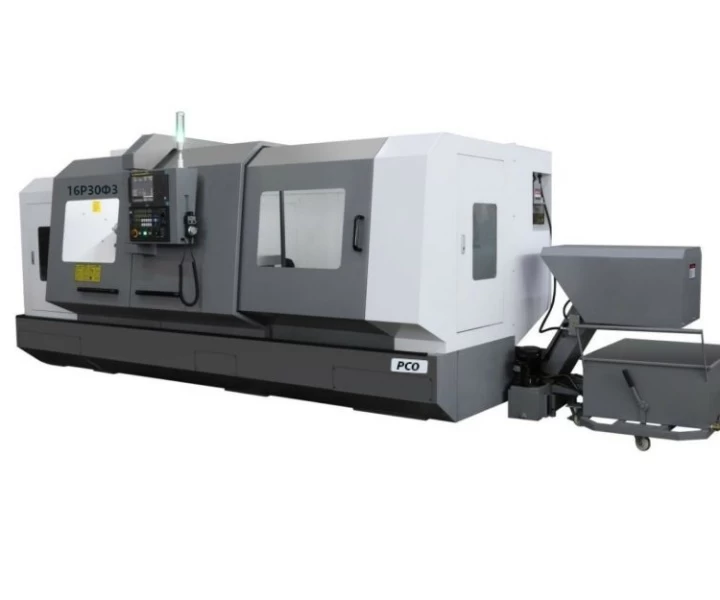

- Автоматический транспортер стружки (1000 мм)
- Автоматический транспортер стружки (1500 мм)
- Автоматический транспортер стружки (2000 мм)
- Автоматический транспортер стружки (3000 мм)
| Параметр | Значение |
| Диаметры обработки | |
| Наибольший диаметр заготовки, устанавливаемой над станиной, мм | 630 |
| Наибольший диаметр заготовки, устанавливаемой над суппортом, мм | 360 |
| Наибольшая длина устанавливаемой заготовки, мм | 1000 / 1500 / 2000 / 3000 |
| Тип станины | Горизонтальная |
| Тип направляющих | Скольжения |
| Ширина станины по направляющим, мм | 560 |
| Максимальный вес заготовки, кг | 1500 |
| Перемещения и подачи | |
| Максимальный ход каретки по оси Z, мм | 900 / 1400 / 1850 / 2850 |
| Максимальный ход суппорта по оси X, мм | 440 |
| Ускоренные подачи по осям Z / X, м/мин | 8 / 8 |
| Диаметр 3-х кулачкового ручного токарного патрона, мм | 325 |
| Фланцевый конец шпинделя по DIN 55029 | D11 |
| Внутренний конус шпинделя | 1:20 |
| Диаметр отверстия в шпинделе, мм | Ø104 |
| Кол-во и диапазон частот вращения шпинделя, об/мин | 4 / 45 - 1000 |
| Частоты вращения шпинделя внутри диапазонов, об/мин | 45 - 185, 85 - 360, 130 - 550, 255 - 1000 |
| Регулировка частот вращения шпинделя внутри диапазона | Бесступенчатая |
| Мощность электродвигателя привода главного шпинделя, кВт | 11 (опция 15) |
| Револьверная головка | |
| Тип револьверной головки | электромеханическая, с вертикальной осью вращения |
| Кол-во инструментальных гнезд, шт. | 4 |
| Сечение державки резца, мм | 40 х 40 |
| Задняя бабка | |
| Перемещение пиноли задней бабки, мм | 230 |
| Диаметр пиноли, мм | 100 |
| Конус пиноли | Морзе 6 |
| Система ЧПУ | |
| Система ЧПУ |
Fanuc * возможна установка БалтСистем NC 230 (NC210 UEFI) |
| Другие параметры | |
| Электропитание | 380 В / 50 Гц |
| Мощность насоса подачи СОЖ, кВт | 0,37 |
| Производительность насоса подачи СОЖ, л/мин | 25 |
| Габариты станка вместе с электрооборудованием, мм | 3200 / 3700 / 4200 / 5200 x 2300 x 2500 |
| Ориентировочный вес нетто станка вместе с электрооборудованием, кг | 5080 / 5380 / 5680 / 6280 |
