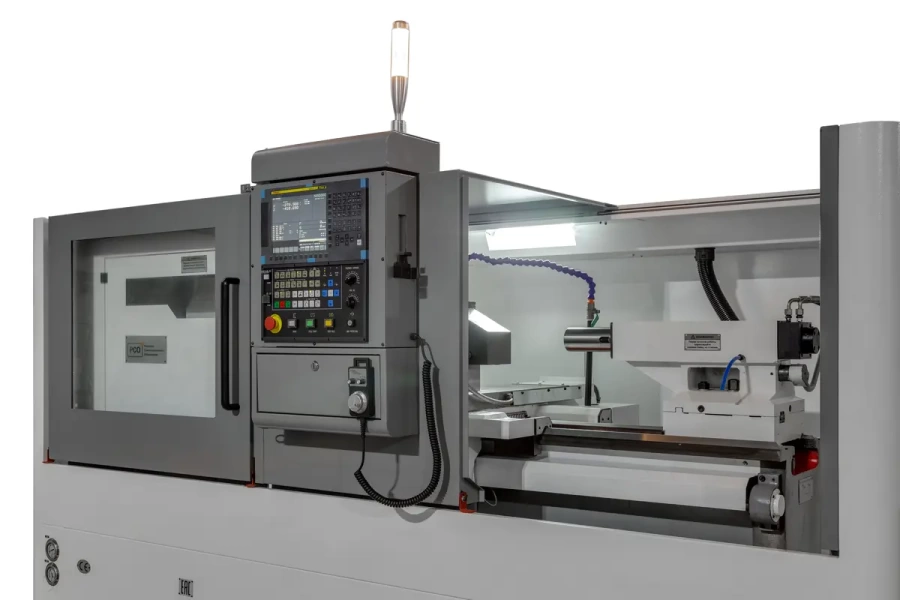

Токарный станок с ЧПУ 16Р25Ф3
Max Ø обработки над станиной
560 мм
Max Ø обработки над суппортом
330 мм
РМЦ
1000 / 1500 / 2000 / 3000
Цену уточняйте у менеджера
Выгодный лизинг
Предлагаем только надежные станки
Обеспечим бесперебойную работу оборудования
Сделаем самое выгодное предложение
Большой склад запчастей
Гарантийное и постгарантийное обслуживание
Токарные станки с ЧПУ серии 16Р25Ф3 предназначаются для токарной обработки заготовок (тел вращения) со ступенчатым и простым криволинейным профилями, а также для операций резьбонарезания.
Станки применяется в условиях единичного и мелкосерийного производства в машиностроительных цехах и других отраслях промышленности.
Токарные станки серии 16Р25Ф3 поставляются следующих типоразмеров: с РМЦ 1000, 1500, 2000, 3000 мм.
Видео обзор токарного станка с ЧПУ на горизонтальной станине 16Р25Ф3. Технические характеристики.
Стандартная комплектация

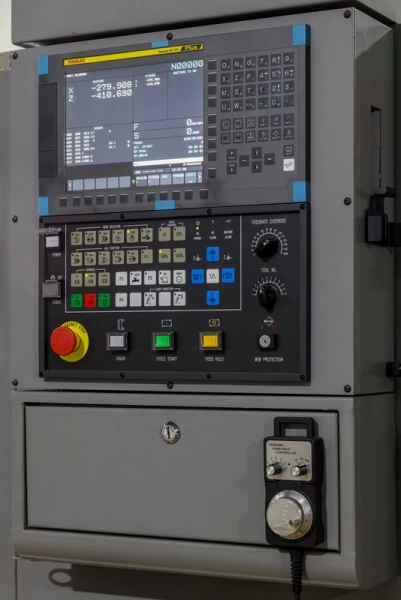

- Система ЧПУ NC-210/220
- выносной пульт с электронными маховиками
- Сервомотор привода шпинделя номинальной мощностью 7,5 кВт с преобразователем частоты
- Сервомоторы GSK на осях Z и Х

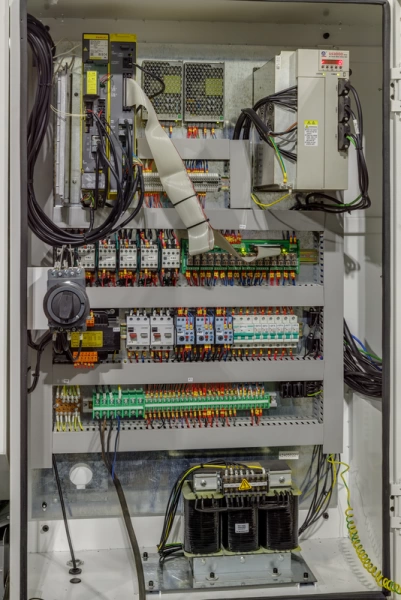

- Низковольтная аппаратура стандарта СЕ производства Siemens или Schneider Electric
- Полукабинетная защита зоны резания
- Концевой выключатель на дверце электрошкафа
- Теплообменник электрошкафа
- 3-х цветная сигнальная лампа состояния станка

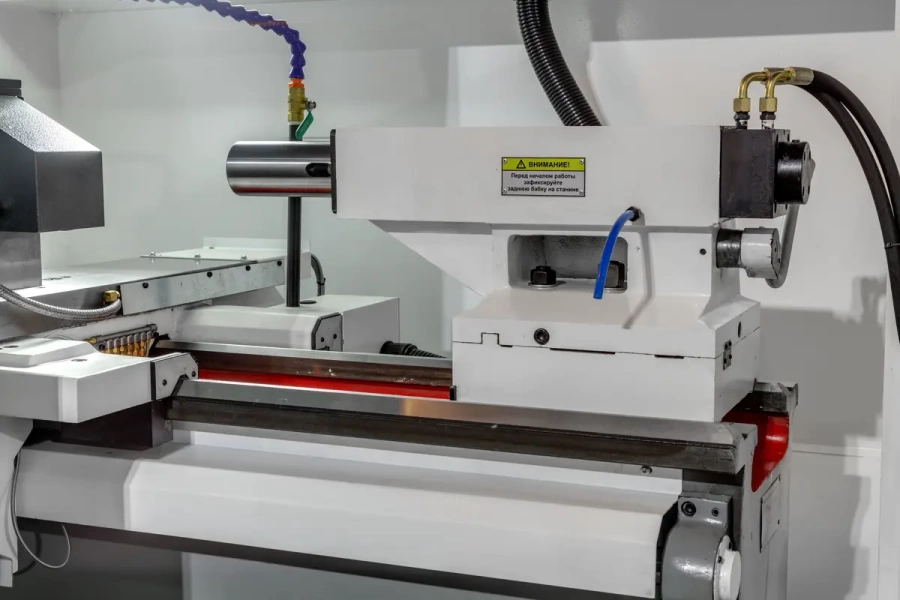

- Задняя бабка с ручным перемещением пиноли
- Освещение рабочей зоны
- Автоматическая система смазки направляющих
- Система подачи СОЖ

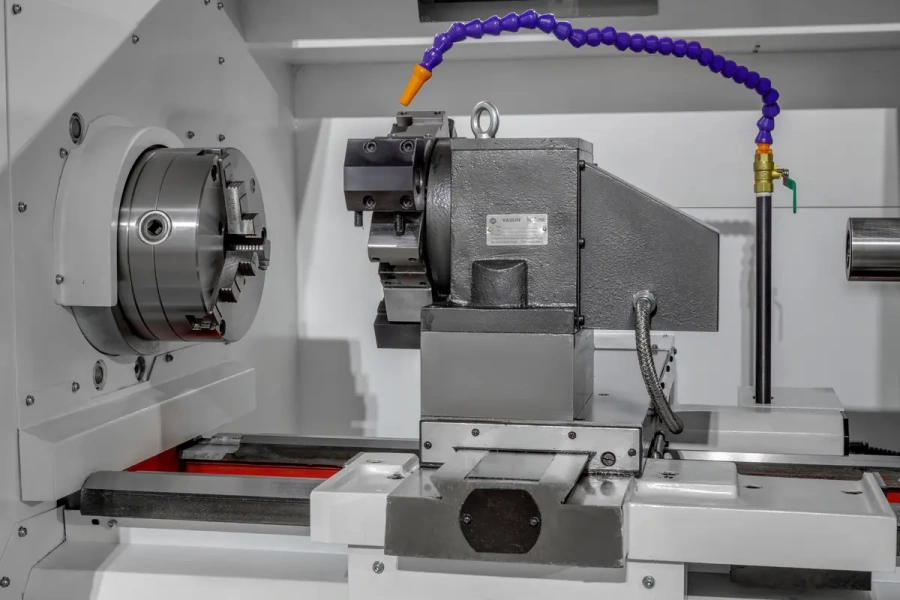

- 3-х кулачковый ручной самоцентрирующийся токарный патрон диаметром. 250 мм
- Центр упорный КМ5
- Центр вращающийся КМ5
- Набор слесарно-монтажных инструментов
- Комплект клиновых опор и фундаментных болтов
- Комплект технической документации на станок с ЧПУ на русском языке
- Разъемы Ethernet,USB
- наличие русского языка
Дополнительная комплектация:

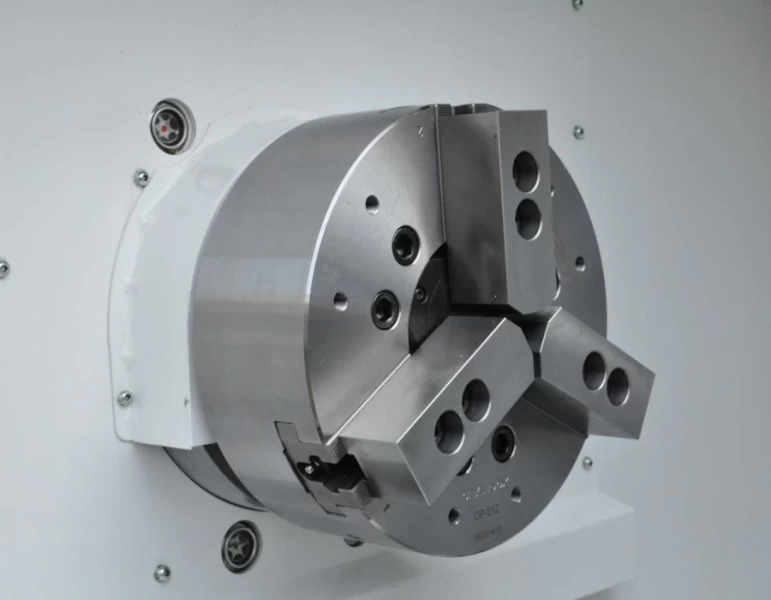

- Патрон с гидроприводом, педаль гидропривода, гидропривод задней пиноли
- Подвижный люнет Ø20-95 мм
- Неподвижный люнет Ø60-190 мм

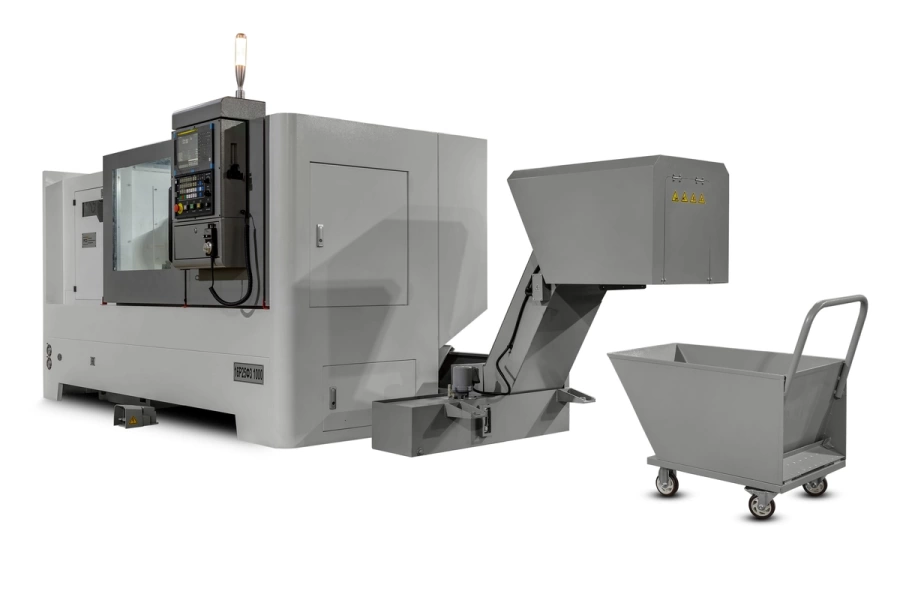

- Автоматический транспортер стружки
- Кабинетная защита зоны резания
- Замена главного электродвигателя на 11 кВт

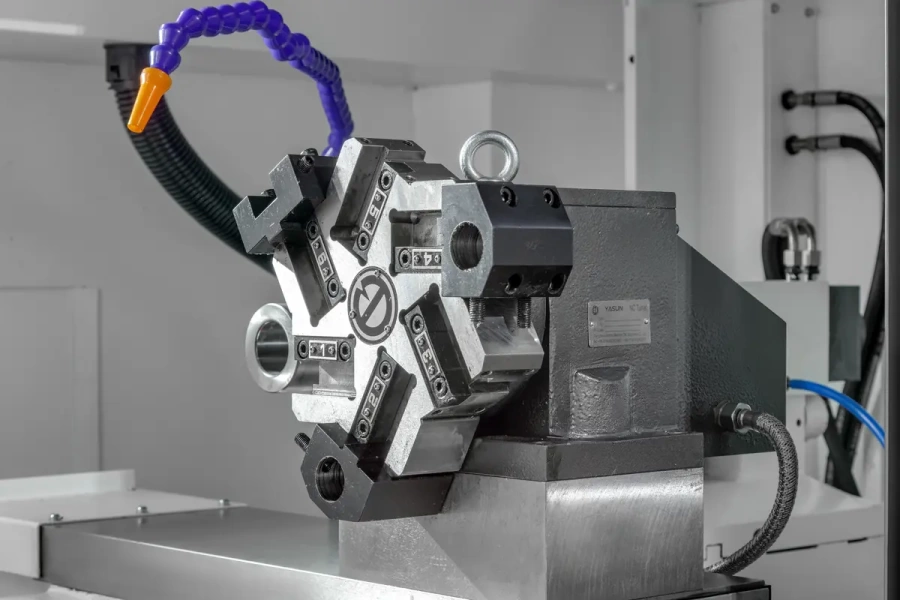

- Замена 4-х позиционной револьверной головки на 6-ти позиционную с горизонтальной осью вращения

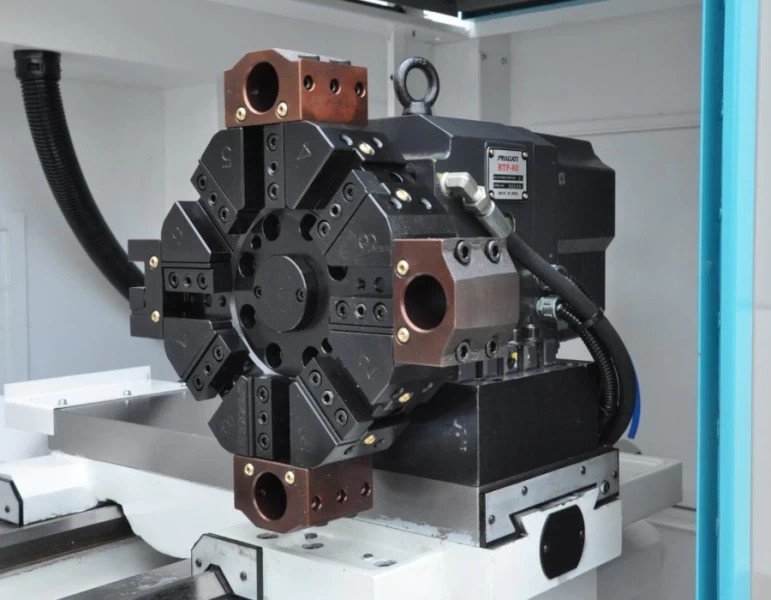

- Замена 4-х позиционной револьверной головки на 8-ти позиционную с горизонтальной осью вращения PRAGATI
- Инструментальный блок к 6/8-поз. револьверной головке
| Параметр | Значение |
| РМЦ | 1000 / 1500 / 2000 / 3000 |
| Наибольший диаметр заготовки, устанавливаемой над станиной, мм | 560 |
| Наибольший диаметр заготовки, устанавливаемой над суппортом, мм | 330 |
| Наибольшая длина обрабатываемой заготовки, мм | 840 / 1340 / 1840 / 2840 |
| Наибольшая длина обработки, мм | 700 / 1200 / 1700 / 2700 |
| Тип станины | Горизонтальная |
| Тип направляющих | Скольжения |
| Перемещения и подачи | |
| Максимальный ход каретки по оси Z, мм | 900 / 1400 / 1900 / 2900 |
| Максимальный ход суппорта по оси X, мм | 320 |
| Диаметр/шаг ШВП по оси Z, мм | 50 / 6 |
| Диаметр/шаг ШВП по оси X, мм | 2023-05-25 0:00:00 |
| Рабочие подачи по осям Z / X, мм/мин | 0~6000 |
| Ускоренные подачи по осям Z / X, м/мин | 8 / 8 |
| Мощность сервомоторов осей Z / X, кВт | 2,8 / 1,8 |
| Шпиндель | |
| Диаметр 3-х кулачкового ручного токарного патрона, мм | 250 |
| Фланцевый конец шпинделя по DIN 55027 | A2 - 8 |
| Внутренний конус шпинделя | Метрический 80, 1:20 |
| Диаметр отверстия в шпинделе, мм | Ø80 |
| Кол-во и диапазоны частот вращения шпинделя, об/мин |
4 / 27 - 135, 55 - 270, 160 - 805, 325 - 1630 |
| Регулировка частот вращения шпинделя внутри диапазона | Бесступенчатая |
| Мощность электродвигателя привода главного шпинделя, кВт | 7,5 / 11 (опция 11 / 15) |
| Револьверная головка (стандартная) | |
| Тип револьверной головки | С вертикальной осью вращения |
| Кол-во инструментальных гнезд, шт. | 4 |
| Сечение державки резца, мм | 32 x 32 |
| Револьверная головка (опция) | |
| Тип револьверной головки | С горизонтальной осью вращения |
| Кол-во инструментальных гнезд, шт. | 6 / 8 |
| Сечение державки резца, мм | 25 x 25 |
| Диаметр расточного резца с цилиндрическим хвостовиком, мм | 40 |
| Задняя бабка | |
| Перемещение пиноли задней бабки, мм | 150 |
| Диаметр пиноли, мм | 75 |
| Конус пиноли | Морзе 5 |
| Привод пиноли | Ручной |
| Система ЧПУ и точностные параметры | |
| Стандарт электропитания | 380 В / 50 Гц |
| Система ЧПУ |
БалтСистем NC 230 (NC210 UEFI) * возможна установка Fanuc |
| Точность позиционирования по осям X/Z, мм | ±0,010 / ±0,015 |
| Точность повторного позиционирования по осям X/Z, мм | ±0,005 / ±0,010 |
| Шероховатость обработки Ra для стали и чугуна, мкм | ≤1,6 |
| Размеры и вес | |
| Габариты станка вместе с электрооборудованием, мм |
2500 / 3000 / 3500 / 4500 x 1200 x 1520 |
| Ориентировочный вес нетто станка вместе с электрооборудованием, кг | 3000 / 3600 / 4100 / 4700 |
