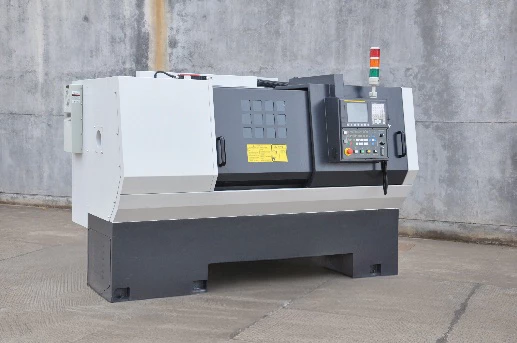

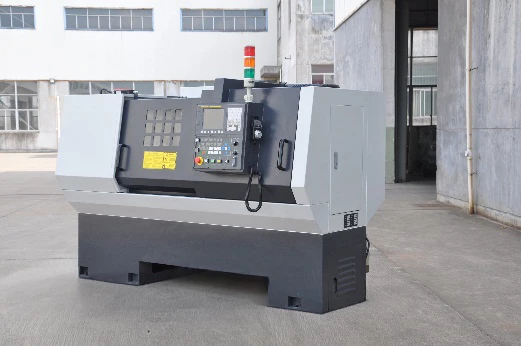

Токарный станок с ЧПУ 16Р20Ф3
Max Ø обработки над станиной
400 мм
Max Ø обработки над суппортом
225 мм
РМЦ
500 / 750 / 1000
Цену уточняйте у менеджера
Выгодный лизинг
Предлагаем только надежные станки
Обеспечим бесперебойную работу оборудования
Сделаем самое выгодное предложение
Большой склад запчастей
Гарантийное и постгарантийное обслуживание
Токарные станки с ЧПУ на горизонтальной станине серии 16Р20Ф3 предназначаются для токарной обработки заготовок (тел вращения) со ступенчатым и простым криволинейным профилями, а также для операций резьбонарезания.
Станки применяются в условиях мелкосерийного и серийного производства, в машиностроительных цехах и других отраслях промышленности.
Токарные станки с ЧПУ серии 16Р20Ф3 поставляются следующих типоразмеров: 500, 750 и 1000 мм.
Стандартная комплектация

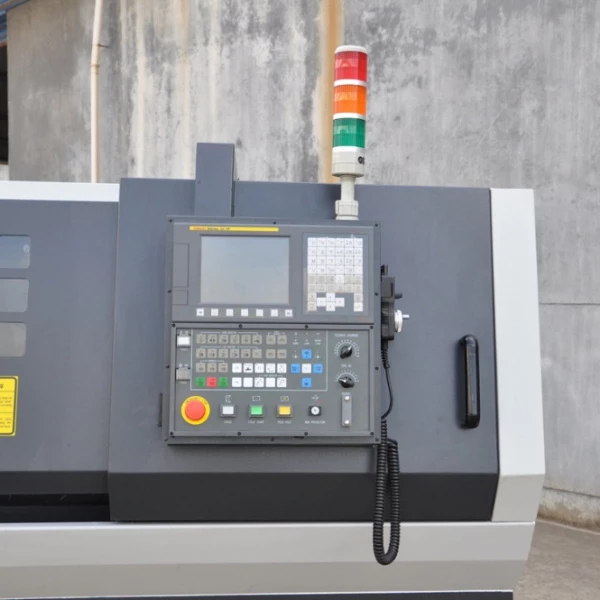

- ЧПУ - контроллер FANUK Oi TF (5) Plus
- Серводвигатели осей X и Z FANUK
- Серводвигатель шпинделя GSK 3,7 кВт

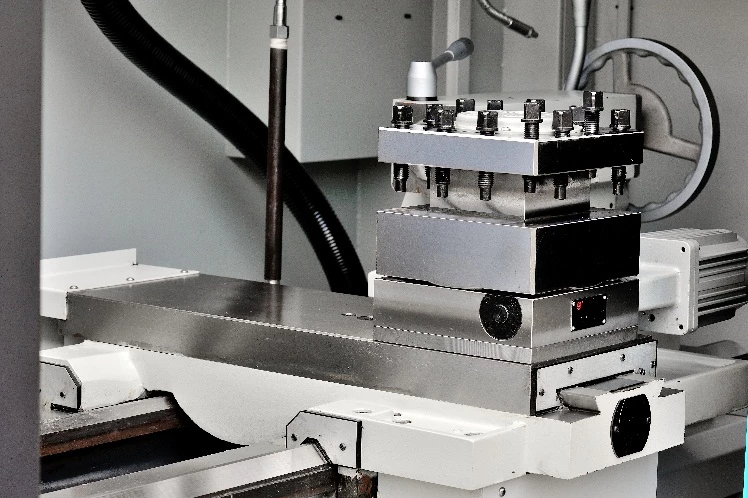

- Электрическая инструментальная головка на 4 позиции
- Ручной трехкулачковый патрон 200 мм

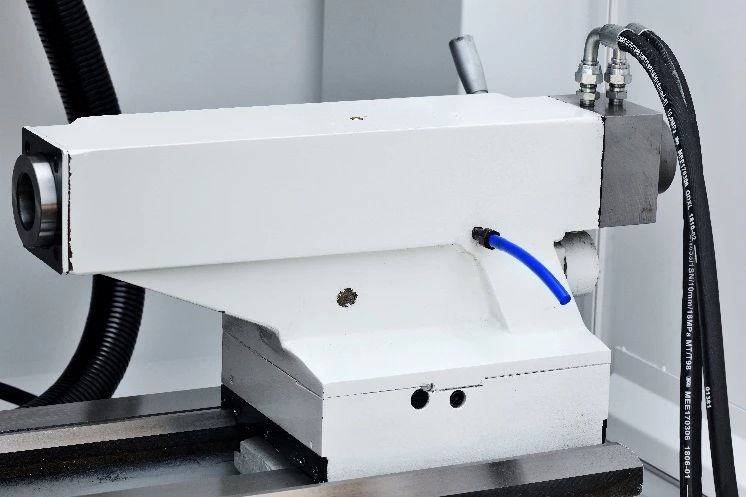

- Ручная задняя бабка

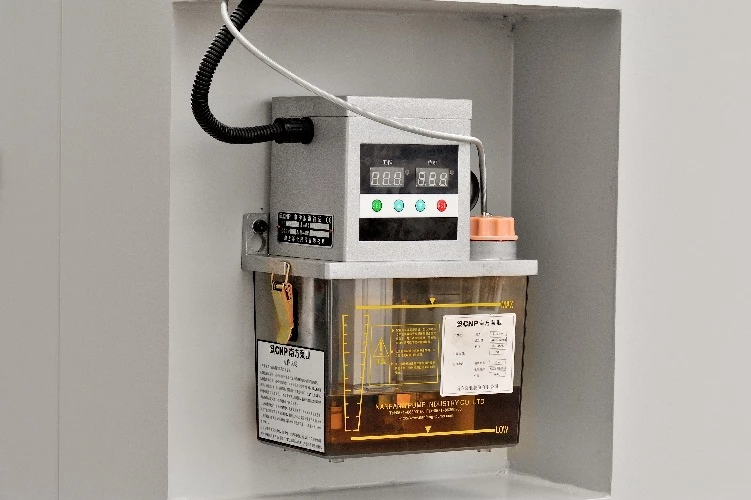

- Система смазки и охлаждения
- Теплообменник для электрического шкафа
- Кабинетное ограждение
- LED рабочая лампа
- Трехцветный сигнальный светильник
- Переключатель блокировки двери
- Система смазки и охлаждения
- Трансформатор

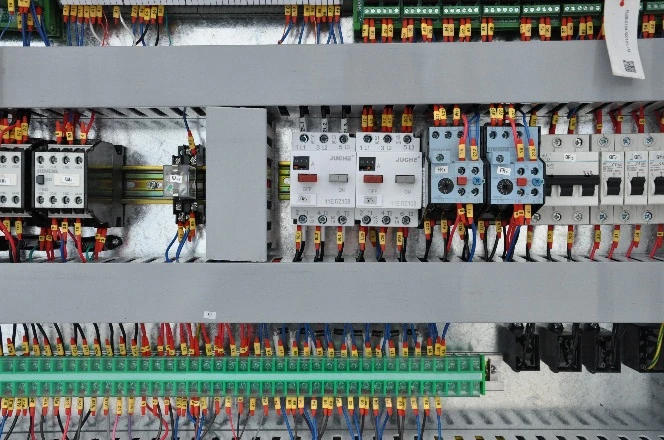

- Основные электрические компонеты SIEMENS или Schneider
- Ящик для инструментов
- Руководство по эксплуатации
Дополнительная комплектация:
- Серводвигатель FANUK Beta для шпинделя
- Контроллер SINUMERIK 808D advance + серводвигатель шпинделя GSK
- Контроллер SINUMERIK 828D + серводвигатель шпинделя GSK
- Контроллер GSK980TDi - 3 оси серводвигатели GSK
- Серводвигатель GSK 5,5 кВт для шпинделя

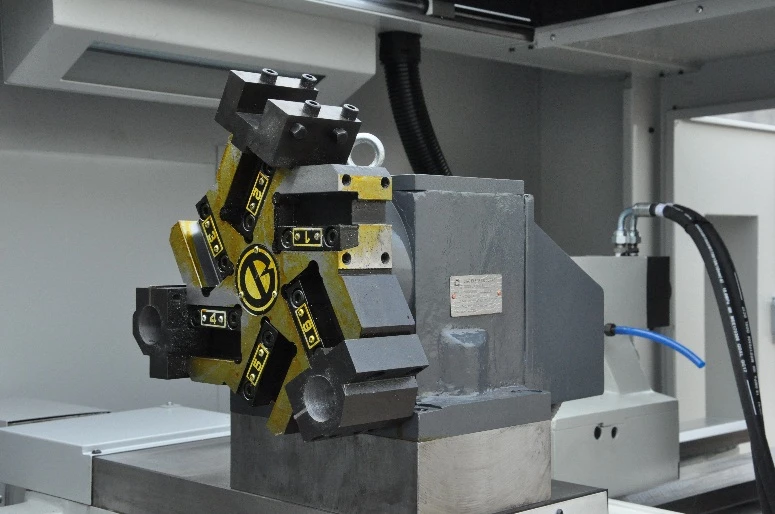

- 6 - позиционная электрическая револьверная головка

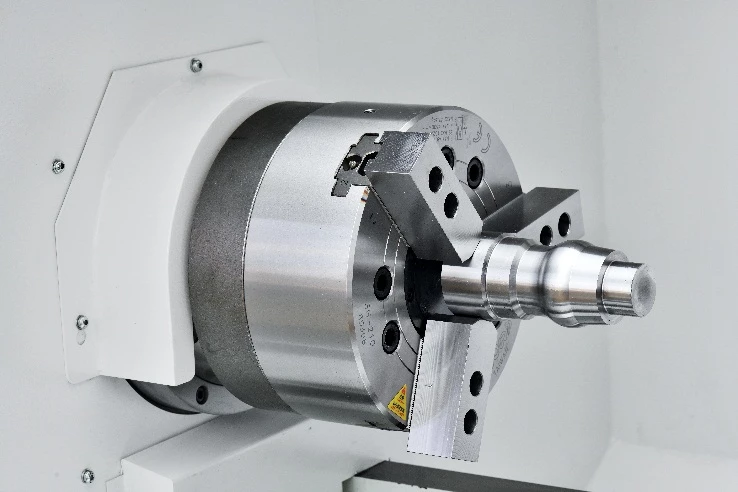

- 8'' 3 - кулачковый закрытый гидравлический патрон + закрытый масляный цилиндр + гидравлическая станция
- 8'' 3 - кулачковый полый гидравлический патрон + масляный цилиндр 52 мм + гидравлическая станция
- Мягкие кулачки для 8" 3 - кулачкового гидравлического патрона
- Каленые кулачки для 8" 3 - кулачкового гидравлического патрона
- Люнет

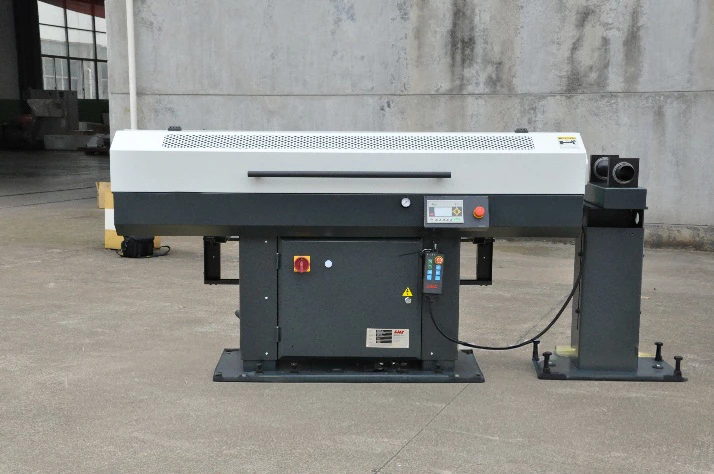

- Автоматический пруткоподатчик (барфидер) LNS DH65L
| Параметр | Значение |
| РМЦ | 500 / 750 / 1000 |
| Максимальный устанавливаемый диаметр над станиной, мм | 400 |
| Максимальный диаметр обработки над станиной, мм | 225 |
| Максимальная длина заготовки, мм | 500 / 750 / 1000 |
| Максимальная длина обработки, мм | 450 / 700 / 950 |
| Тип станины | Горизонтальная |
| Тип направляющих | Скольжения |
| Ширина станины, мм | 312 |
|
Максимальная длина заготовки на 6 - позиционной револьверной головке, мм |
370 / 620 / 870 |
|
Максимальная длина обработки на 6 - позиционной револьверной головке, мм |
340 / 590 / 840 |
|
Максимальный диаметр обработки на 6 - позиционной револьверной головке, мм |
300 |
| Перемещения и подачи | |
| Максимальный поперечный ход по оси X, мм | 235 |
| Максимальный продольный по оси Z, мм | 490 / 740 / 990 |
| Высокая скорость перемещения без нагрузки по оси Z, м/мин | 10 |
| Высокая скорость перемещения без нагрузки по оси X, м/мин | 8 |
|
Рабочая скорость подачи зависит от реальных условий обработки и не имеет фиксированного количественного значения |
|
| Быстрая подача по оси X, м / мин | 8 |
| Быстрая подача по оси Z, м / мин | 10 |
| Патрон | |
| Диаметр токарного патрона, мм | 250 |
| Нагрузка на один патрон, кг | 150 |
| Нагрузка на патрон и центр, кг | 300 |
| Допустимая нагрузка на патрон, центр и опору, кг | 450 |
| Шпиндель | |
| Передняя часть шпинделя | С6 |
| Диаметр отверстия шпинделя, мм | 52 |
| Конус отверстия шпинделя | КМ 6 |
| Ступени скорости шпинделя (ручное управление) | ручное переключение диапазонов |
| Диапазон скорости шпинделя, об/мин | 200 - 2800 |
| Инструмент | |
| Количество позиций резцедержателя, шт. | 4 |
| Сечение инструмента, мм | 20 x 20 |
| Задняя бабка | |
| Диаметр пиноли задней бабки, мм | 60 |
| Конус пиноли задней бабки | КМ №4 |
| Максимальный ход пиноли задней бабки, мм | 120 |
|
Другое |
|
| Минимальный шаг подачи, мм | 0,001 |
| Минимальный ввод данных, мм | 0,001 |
| Повторяемость (X / Z), мм | 0,0075 / 0,01 |
| Достигаемая шероховатость, мкм | 0,8 (цветные материалы) |
| 1,6 (Стали) | |
| Мощность главного двигателя, кВт | 3,7 |
| Крутящий момент, Нм | 17,7 |
| Мощность двигателя X / Z, кВт | 1,2 |
| Крутящий момент, Нм | 7 |
| Мощность приводов подач (X/Z), кВт | 0,75 / 1,0 |
| Мощность насоса СОЖ, Вт | 75 |
| Габаритные размеры (Д х Ш х В), мм |
1870 х 1200 х 1415 2120 х 1200 х 1415 2370 х 1200 х 1415 |
| Ориентировочный вес нетто станка вместе с электрооборудованием, кг | 1600 / 1800 / 2000 |
