Токарно-винторезный станок SN50/1500
Особенности и преимущества:
1) Для исключения переориентации шпинделя передней бабки относительно оси центров, передняя бабка расположена на шлифованных направляющих станины станка призматического типа.

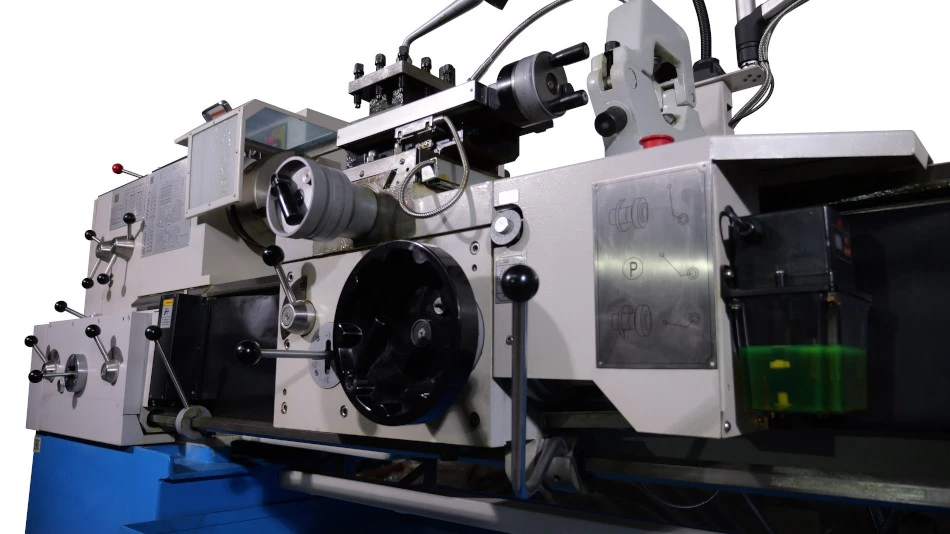

2) С целью увеличения интервала обслуживания и долговечности узлов станция дозаторной смазки расположена на правой части фартука и служит для автоматической смазки направляющих.

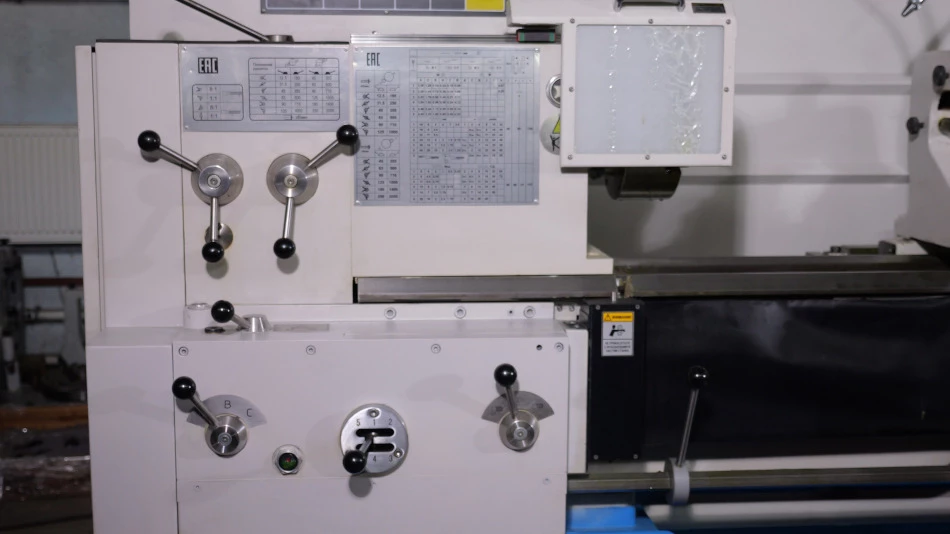

3) Для обеспечения максимально широкого диапазона скоростей шпинделя станок оборудован 2-х скоростным редуктором, интегрированным с передней бабкой и коробкой подач станка.
4) С целью экономии пространства для размещения оборудования бак СОЖ интегрирован в заднюю опору станины станка.

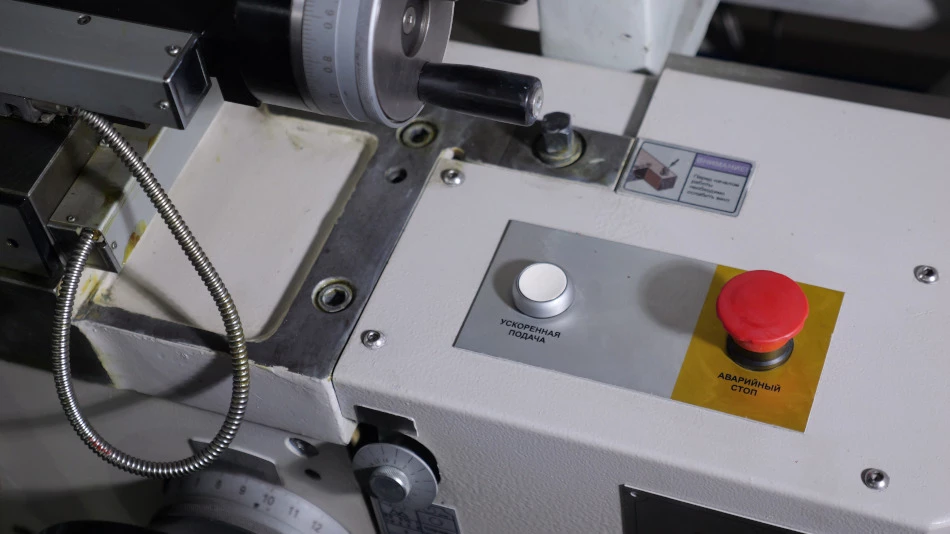

5) С целью повышения производительности труда станок оборудован ножным тормозом аварийного останова с блоком электродинамического торможения привода главного движения.
6) Для повышения функциональных возможностей токарной обработки (нарезания фасок, канавок) станок оборудован 6-ти позиционной револьверной головкой с вертикальной осью вращения.

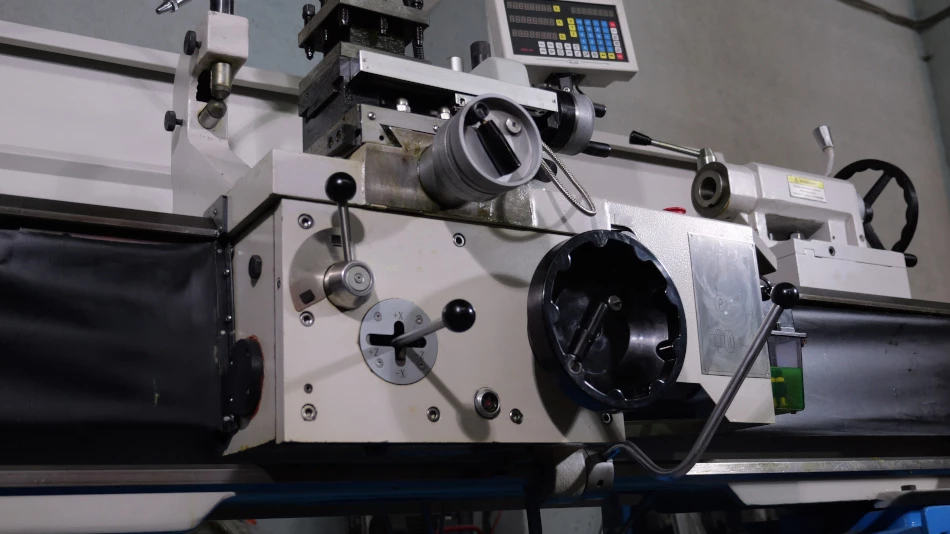

7) Для повышения производительности нарезания резьб в упор станок оборудован 2-мя рукоятками управления фрикционом.
2) 8) Станок изготовлен по классу DIN 8605.
9) Биение шпинделя – допуск 4 мкм.

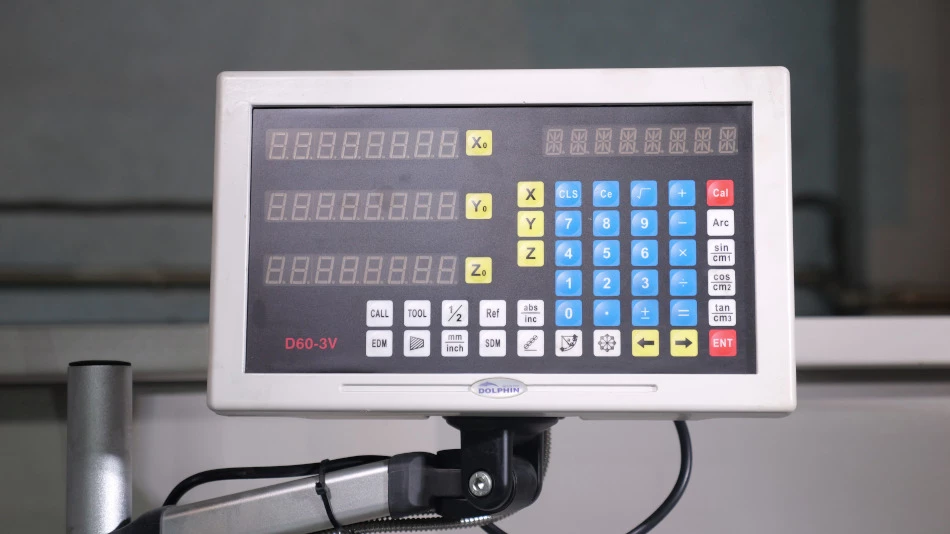

10) Станок оборудован 3-х осевой системой цифровой индикации с точностью показаний 5 мкм, что значительно влияет на эффективность токарных работ.
Стандартная комплектация
- Расположение штурвала продольного перемещения суппорта – правое
- Метрическое исполнение
- Горизонтальная станина
- Выемка в станине (ГАП)
- Электродвигатель главного привода мощностью 7,5 кВт
- Исполнение по нормам безопасности EAC:
- Устройство цифровой индикации YUWE (3-х координатное)
- 4-позиционный резцедержатель
- Поддон для стружки
- Задний щит по всей длине станка
- Галогенная лампа освещения рабочей зоны
- Автоматическая станция импульсной смазки направляющих
- Система принудительной смазки шпиндельного узла и редуктора с насосом и масляным фильтром
- Система охлаждения в комплекте с насосом
- Бак СОЖ встроен в станину
- Электродвигатель ускоренных перемещений с тормозом

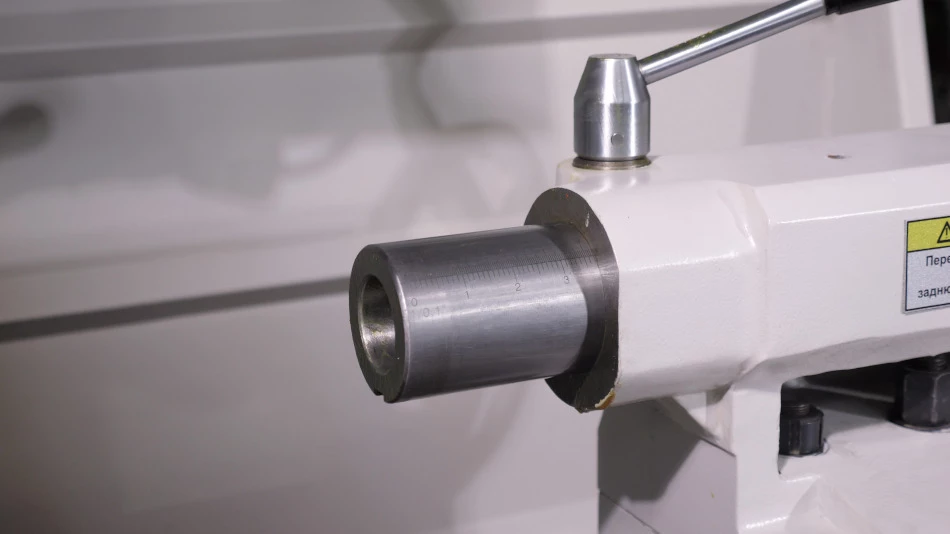

- Ручная задняя бабка (маховик перемещения пиноли оборудован лимбом, пиноль с нанесенной градуированной шкалой)
- Ножной тормоз
- Муфта привода шпинделя с тормозом (плавный пуск и торможение)
- Ограничитель продольного хода суппорта
- Ограничитель поперечного хода суппорта
- Конусная линейка
- Рукоятка переключения фрикциона у передней бабки (в безопасном исполнении)
- Рукоятка переключения фрикциона у фартука (в безопасном исполнении)
- Маховик продольного перемещения полнотелый со складной ручкой
- Маховик поперечного перемещения со складной ручкой
- Бронированные кабели
- 3-кулачковый самоцентрирующийся патрон Ø250 мм
- 4-кулачковый патрон с независимым перемещением кулачков Ø320 мм
- Центр упорный КМ5
- Центр вращающийся КМ5
- Переходная втулка шпинделя КМ6/КМ5
- Люнет неподвижный 20-125 мм (типа TOS)
- Люнет подвижный 20-80 мм (типа TOS)
- Набор слесарно-монтажных инструментов
- Комплект виброопор (1 к-т/6 шт.)
- Комплект технической документации
|
НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ |
|
РАЗМЕРНЫЕ ПАРАМЕТРЫ |
|
|
Предельные размеры устанавливаемой и обрабатываемой заготовки, мм: |
|
|
- наибольший диаметр над станиной |
500 |
|
- наибольший диаметр над суппортом |
270 |
|
-наибольший диаметр над выемкой в станине (ГАП-ом) |
700 |
|
-длина ГАП-а |
230 |
|
-наибольшая длина заготовки при установке в центрах (РМЦ) |
1560 |
|
Наибольшее перемещение каретки, мм: |
|
|
- продольное |
1500 |
|
- поперечное |
300 |
|
Наибольшее перемещение резцовых салазок, мм |
140 |
|
Диапазон углового разворота резцовых салазок, Град |
+ 45….- 45 |
|
СИЛОВЫЕ ПАРАМЕТРЫ |
|
|
Ширина станины, мм |
340 |
|
Диаметр и шаг ходового винта, мм |
Tr 40 x 6 |
|
Диаметр и шаг поперечного винта, мм |
Tr 20 x 4 |
|
Диаметр и шаг винта подачи резцовых салазок, мм |
Tr 14 x 3 |
|
Предельно допустимое усилие резания продольное / поперечное, кН |
7,84 / 4,71 |
|
Наибольший крутящий момент на шпинделе, кНм |
1,6 |
|
Макс. размеры резца, устанавливаемого в резцедержателе, мм |
20 х 32 |
|
Внешний размер 4-х стороннего резцедержателя, мм |
132 х 132 |
|
Количество фиксированных позиций резцедержателя |
8 |
|
Грузоподъёмность в центрах, при скорости вращения шпинделя 45 об/мин, кг |
300 |
|
ШПИНДЕЛЬ |
|
|
Пределы частот вращения шпинделя, об/мин |
22 - 2000 |
|
Количество ступеней частот вращения |
24 |
|
Конец шпинделя бабки шпиндельной по стандарту ISO 702/1 |
С6 |
|
Внутренний конус в шпинделе бабки шпиндельной |
Морзе №6 |
|
Диаметр цилиндрического отверстия в шпинделе бабки шпиндельной, мм |
50 |
|
Мощность главного привода, кВт |
7,5 |
|
ДИАПАЗОН ПОДАЧ И НАРЕЗАЕМЫХ РЕЗЬБ |
|
|
Пределы рабочих подач суппорта, мм/об: |
|
|
- продольных (кол-во подач) |
0,05…6,4 (36) |
|
- поперечных (кол-во подач) |
0,025..3,2 (36) |
|
Ускоренная подача суппорта Продольная / Поперечная, мм/мин |
5000 / 700 |
|
Пределы шагов обрабатываемых резьб: |
|
|
- метрических, мм (кол-во резьб) |
0,5…40 (29) |
|
- дюймовых, число ниток на 1 дюйм (кол-во резьб) |
80…1 (35) |
|
- модульных, модуль (кол-во резьб) |
0,25…20,0 (26) |
|
- питчевых, питч диаметральный (кол-во резьб) |
72…2 (31) |
|
ЗАДНЯЯ БАБКА И ПИНОЛЬ |
|
|
Возможное поперечное смещение корпуса задней бабки, мм |
+/-12 |
|
Диаметр пиноли задней бабки, мм |
70 |
|
Максимальный ход пиноли, мм |
180 |
|
Внутренний конус в пиноли задней бабки |
Морзе №5 |
|
ТОЧНОСТНЫЕ ПАРАМЕТРЫ |
|
|
Класс точности станка по ГОСТ 8-82 / ГОСТ 18097-93 (DIN) |
П (DIN8605) |
|
Цена деления лимба продольного перемещения, мм |
0,1 |
|
Продольное перемещение на 1 оборот лимба, мм |
25 |
|
Цена деления лимба поперечного перемещения, мм на диаметр |
0,05 |
|
Поперечное перемещение на 1 оборот лимба, мм |
4 |
|
Цена деления лимба перемещения резцовых салазок, мм |
0,02 |
|
Перемещение резцовых салазок на 1 оборот лимба, мм |
3 |
|
Цена деления перемещения пиноли, мм |
|
|
- линейки на корпусе пиноли |
1 |
|
- лимба |
0,02 |
|
Перемещение пиноли за один оборот лимба, мм |
4 |
|
ПРОЧИЕ ПАРАМЕТРЫ И ОСОБЕННОСТИ |
|
|
Мощность двигателя ускоренного перемещения, кВт |
0,55 |
|
Мощность двигателя насоса подачи СОЖ, кВт |
0,125 |
|
Производительность насоса подачи СОЖ, л/мин |
25 |
|
Ёмкость бака СОЖ, л |
70 |
|
ГАБАРИТЫ И МАССА |
|
|
Габаритные размеры станка (вместе с электрооборудованием), мм: |
|
|
- длина |
3075 |
|
- ширина |
1100 |
|
- высота |
1500 |
|
- расстояние от поверхности пола до оси центров станка |
1150 |
|
Ориентировочная масса станка, кг |
1750 |
