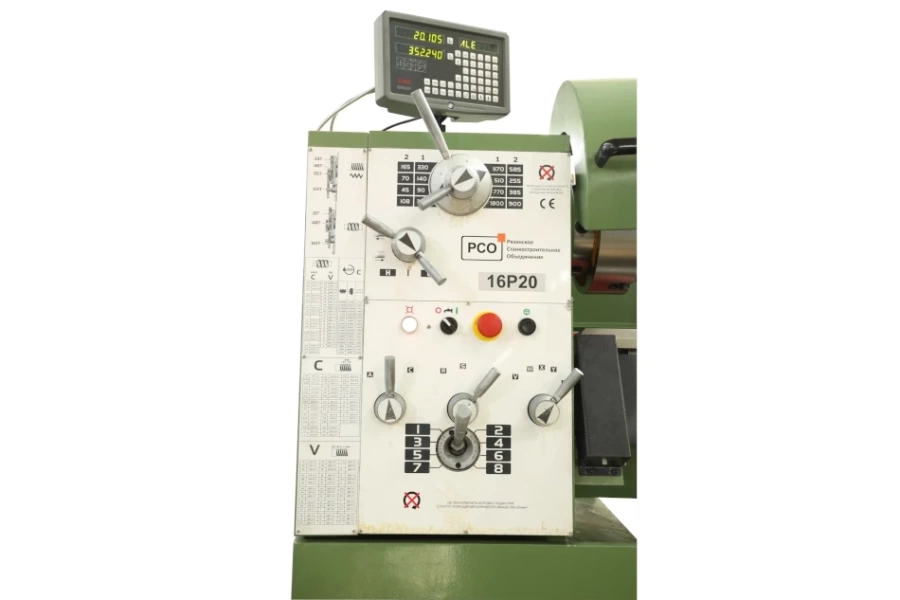

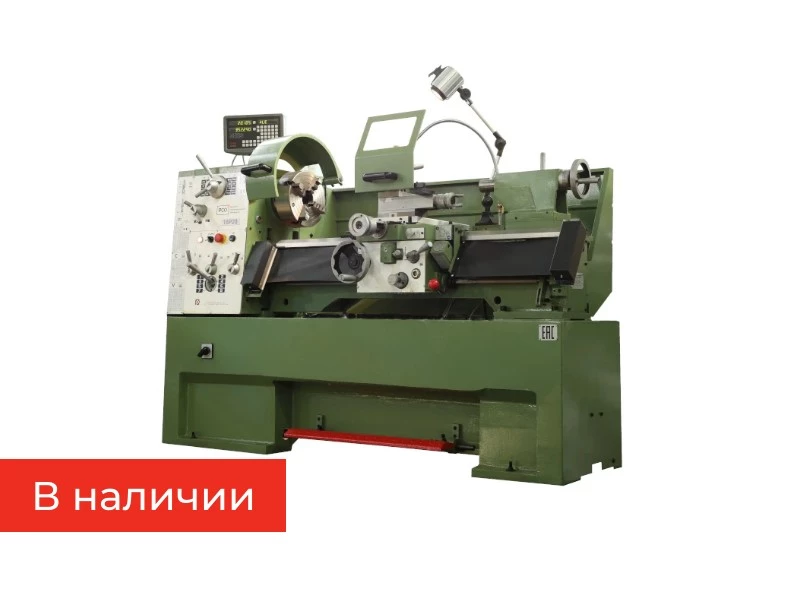

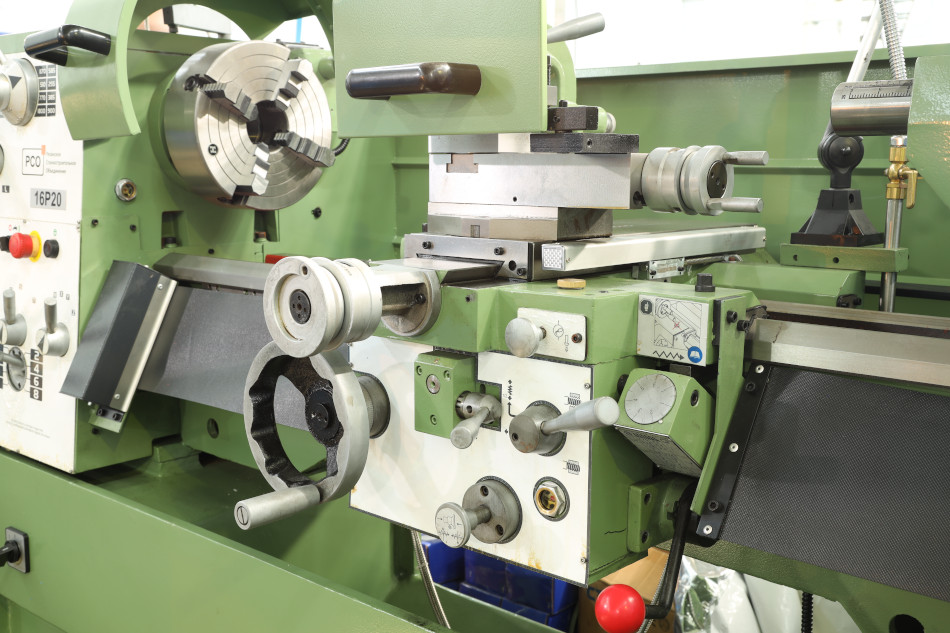

Токарно-винторезный станок 16Р20

Max Ø обработки над станиной

410 мм

Max Ø обработки над суппортом

255 мм

РМЦ

1000

Цену уточняйте у менеджера

Выгодный лизинг

Предлагаем только надежные станки

Обеспечим бесперебойную работу оборудования

Сделаем самое выгодное предложение

Большой склад запчастей

Гарантийное и постгарантийное обслуживание

Описание

Комплектация

Характеристики

Универсальный токарно-винторезный станок модели 16Р20 имеет классическую горизонтальную конструкцию. На станке можно производить наружное и внутреннее точение, растачивание, сверление и нарезание различных видов резьб.

Используется в условиях единичного и мелкосерийного производства в машиностроительных, инструментальных и ремонтных цехах.

Станок комплектуется оснасткой и инструментом, необходимыми для работы и технического обслуживания.

Стандартная комплектация

Метрическое исполнение
Расположение штурвала продольного перемещения суппорта – левое
Цельнолитая горизонтальная станина
Электродвигатель главного привода мощностью 3,0 / 4,5 кВт
Устройство цифровой индикации SINO (2-х координатное) в комплекте с оптическими линейками
Конусная линейка
Исполнение EAC

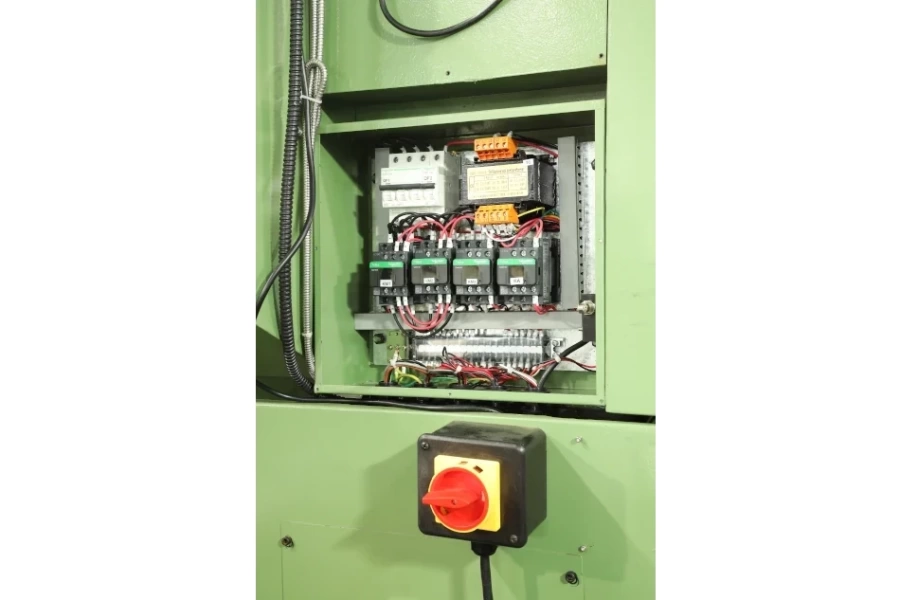

Низковольтная аппаратура SCHNEIDER ELECTRIC
Защитный кожух патрона с концевым выключателем
Защита ходового винта
Передняя защита зоны резания
Задний щит по всей длине станка

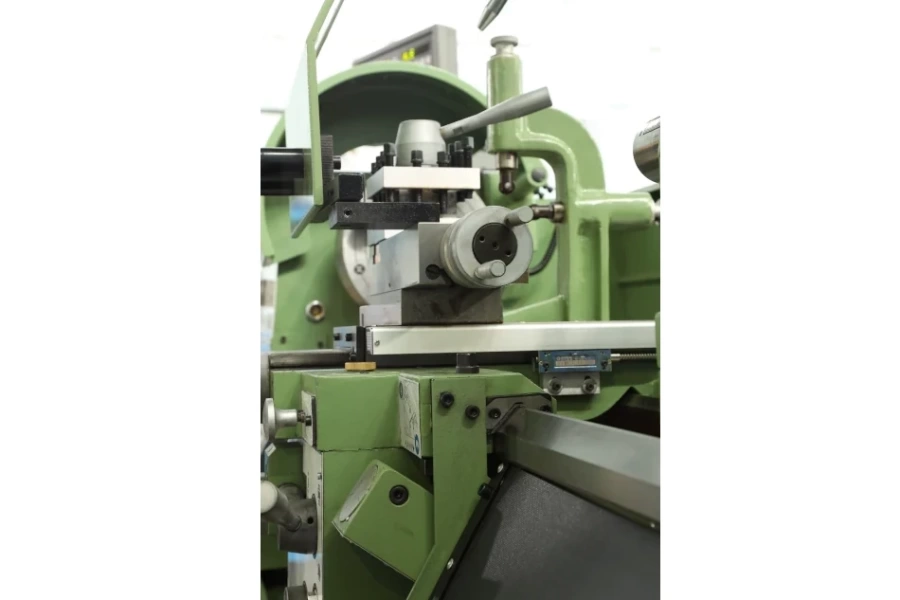

4-позиционный резцедержатель
Быстро затягивающаяся задняя бабка со шкалами на пиноли и лимбе штурвала
Галогенная лампа освещения рабочей зоны

Система смазки
Система подачи СОЖ
Резьбоуказатель
Ножной тормоз
Перегрузочная муфта на вторичном валу коробки скоростей
3-кулачковый самоцентрирующийся патрон диаметром 200 мм в комплекте с цельными твердыми прямыми и обратными кулачками (6 шт. в комплекте)

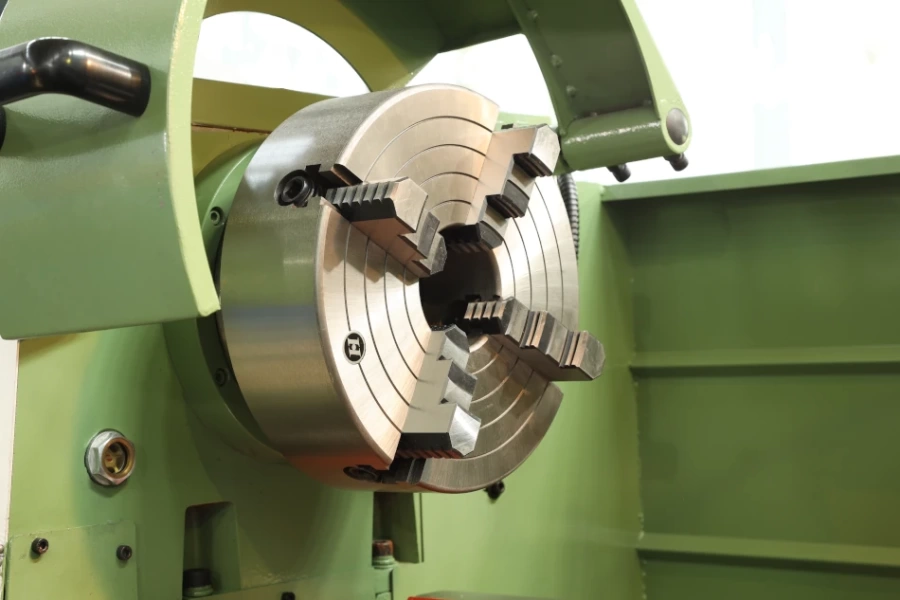

4-кулачковый патрон с независимым перемещением кулачков диаметром 250 мм
Переходная втулка шпинделя с КМ6 на КМ4
Центр упорный КМ4
Люнет подвижный 10-100 мм (сухарного типа)
Люнет неподвижный 10-130 мм (роликового типа)
Центр вращающийся КМ4
Комплект виброопор (6 шт.)
Набор слесарно-монтажных инструментов
Комплект технической документации (1 экз.)


Тип станины	Горизонтальная
Класс точности	Н
Расстояние между центрами, мм	1000
Высота центров, мм	205
Максимальный диаметр заготовки, устанавливаемой над станиной, мм	410
Максимальный диаметр заготовки, устанавливаемой над суппортом, мм	255
Максимальный диаметр заготовки, устанавливаемой над выемкой в станине, мм	580
Длина выемки, мм	190
Передняя бабка и шпиндель
Приемная часть шпинделя по DIN 55029 (ГОСТ 26651 - 85)	D1 - 6 Кэмлок
Внутренний конус шпинделя	КМ6
Диаметр отверстия в шпинделе, мм	52
Пределы частот прямого вращения шпинделя, об/мин	45 - 1800
Количество ступеней прямого вращения шпинделя	16
Допустимый крутящий момент на шпинделе, Нм	400
Суппортная группа
Высота резца, устанавливаемого в резцедержателе, мм	20 x 20
Максимальное поперечное перемещение суппорта в продольном направлении ось Z, мм	850
Максимальное поперечное перемещение суппорта в поперечном направлении ось X, мм	210
Перемещение верхнего суппорта ось Z1, мм	140
Цена деления лимба продольного перемещения суппорта, мм	0,2
Цена деления лимба поперечного перемещения каретки, мм	0,02
Поперечное перемещение суппорта на один оборот лимба, мм	5
Продольное перемещение суппорта на один оборот лимба, мм	19,6
Подачи
Диаметр и шаг ходового винта, мм	28 / 6,35
Диапазон продольных подач, мм/об.	0,05 - 1,7
Количество продольных подач	17
Диапазон поперечных подач, мм/об.	0,025 - 0,850
Количество поперечных подач	17
Пределы шагов нарезаемых резьб
Диапазон и кол-во метрических резьб, мм	0,2 - 14 / 39
Диапазон и кол-во дюймовых резьб, ниток / дюйм	2 - 72 / 45
Диапазон и кол-во питчевых резьб, D.P.	8 - 44 / 21
Диапазон и кол-во модульных резьб, мм	0,3 - 3,5 / 18
Задняя бабка
Диаметр пиноли, мм	50
Внутренний конус пиноли	КМ4
Ход пиноли, мм	120
Цена деления шкалы перемещения пиноли, мм	0,02
Поперечное смещение задней бабки, мм	±13
Электрооборудование
Мощность электродвигателя главного привода, кВт	3,0 / 4,5
Производительность насоса подачи СОЖ, л/мин	25
Мощность привода насоса подачи СОЖ, кВт	0,1
Потребляемая мощность, КВА	5,2
Питающее напряжение	380 В / 50 Гц / 3 Ф
Габариты и веса
Ориентировочный вес станка (нетто/брутто), кг	1310 / 1400
Размеры станка (ДхШхВ), мм	1950 x 900 x 1550
