Токарный станок с ЧПУ 16Р50Ф3
Max Ø обработки над станиной
1000 мм
Max Ø обработки над суппортом
620 мм
РМЦ
от 1500 до 10000
Цену уточняйте у менеджера
Выгодный лизинг
Предлагаем только надежные станки
Обеспечим бесперебойную работу оборудования
Сделаем самое выгодное предложение
Большой склад запчастей
Гарантийное и постгарантийное обслуживание

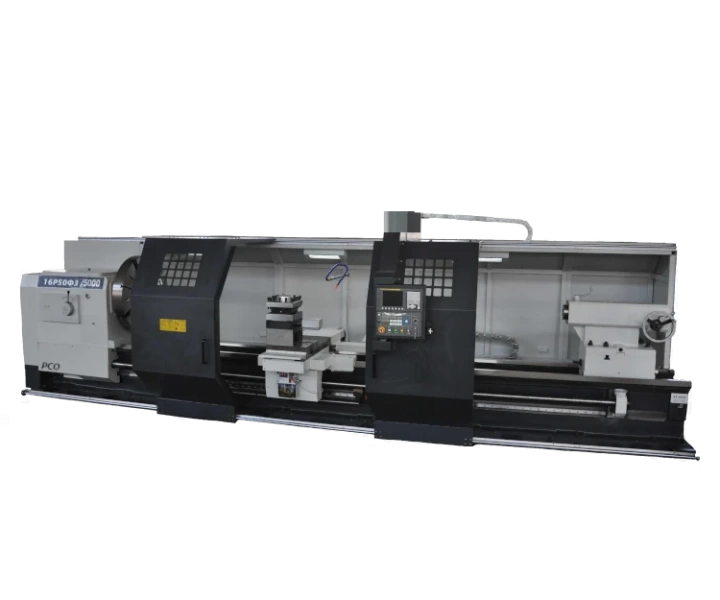

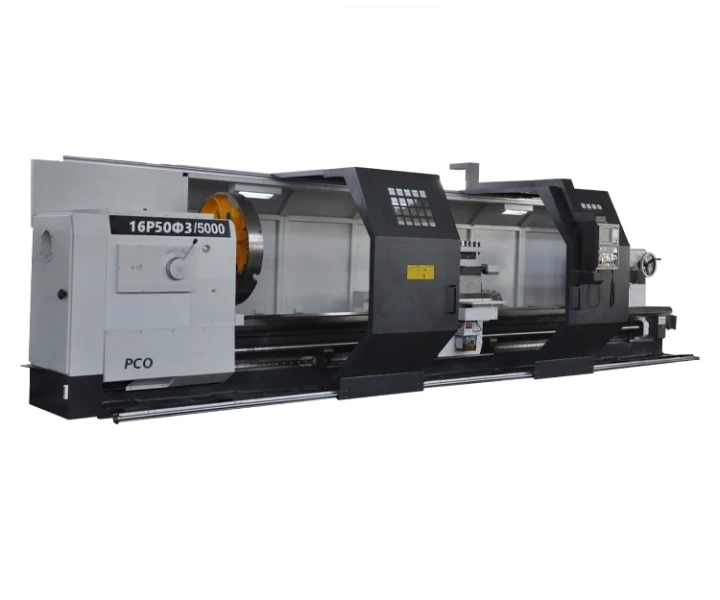

Мощный токарный станок с ЧПУ 16Р50Ф3 с прямой станиной, предназначен для черновой и получистовой обработки крупногабаритных деталей максимальным весом до 5 тонн. Максимальный диаметр обрабатываемой детали – 1000 мм.
Применение:
- Силовое точение и расточка цилиндрических отверстий
- обработка валов, дисков, для расточки отверстий, внутренних криволинейных поверхностей конической формы, резьб, дуг, развертки.
Токарные станки с ЧПУ среднетяжелой серии 16Р50Ф3 поставляются с РМЦ: 1500, 2000, 3000, 4000, 5000, 6000, 8000, 10000 мм.
Станок оснащается системой ЧПУ FANUC или “БалтСистем” NC 230 (NC210 UEFI)
- Высокая надежность;
- помехозащищенность;
- малое потребление мощности;
- техническая поддержка;
- проста в использовании;
- легко найти операторов;
Надежность
Цельнолитая конструкция станины, усиленная ребрами жесткости, гарантирует длительный срок эксплуатации без потери точностных характеристик и соответствует всем современным требованиям ГОСТ. Обеспечивает жесткость и виброустойчивость.
Обработка деталей
Направляющие скольжения высокой жесткости позволяют вести токарную обработку со снятием больших припусков.
Работа на высоких скоростях резания с применением резцов из быстрорежущей стали.
Бесступенчатая регулировка частот вращения шпинделя внутри диапазона повышает производительность обработки за счет точной настройки оптимальной по режимам резания скорости.
Стандартная комплектация
- Система ЧПУ FANUC 0i-TF (1)
- Электродвигатель привода шпинделя номинальной мощностью 26 кВт с преобразователем частоты
- Сервомоторы FANUC на осях Z и Х
- Соответствие стандартам EAC
- Низковольтная аппаратура стандарта СЕ производства Siemens или Schneider Electric

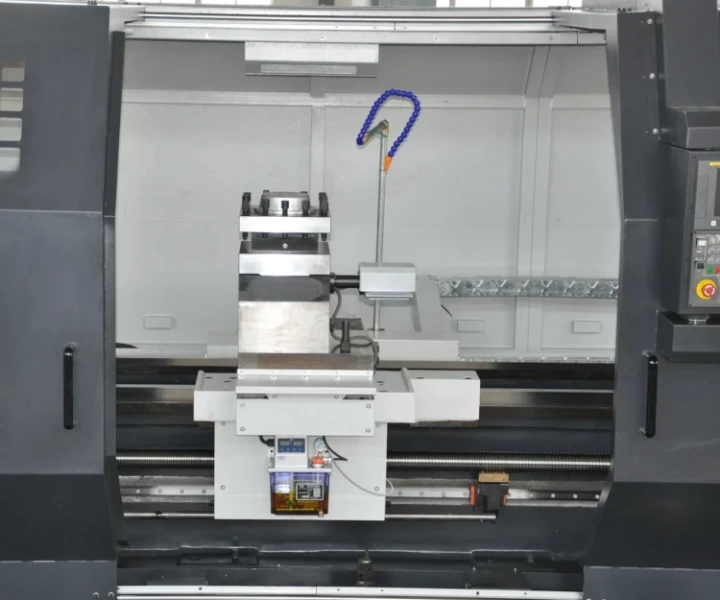

- Кабинетная защита зоны резания
- Теплообменник электрошкафа
- 3-х цветная сигнальная лампа состояния станка

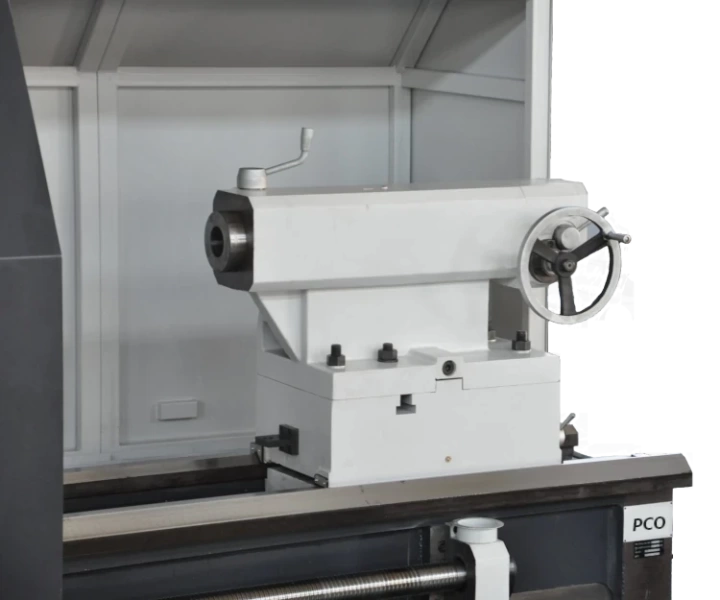

- Задняя бабка с ручным перемещением пиноли
- Освещение рабочей зоны
- Автоматическая система смазки направляющих
- Система подачи СОЖ

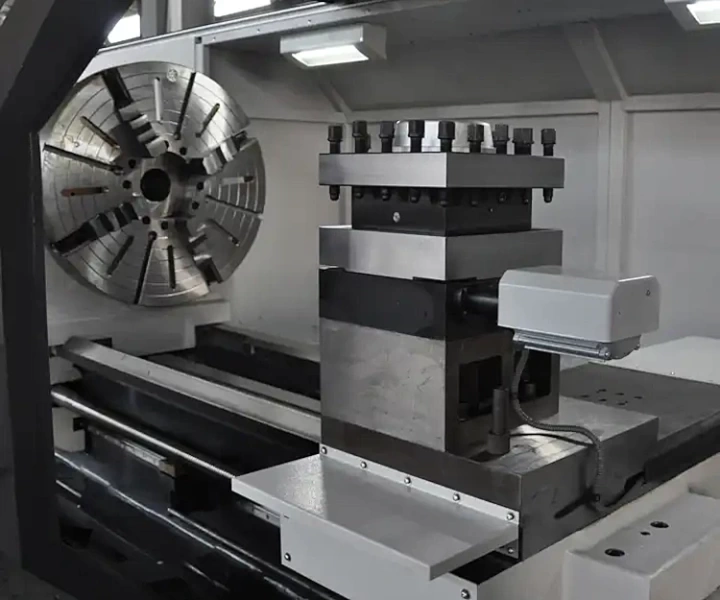

- 4-х позиционный электромеханический резцедержатель

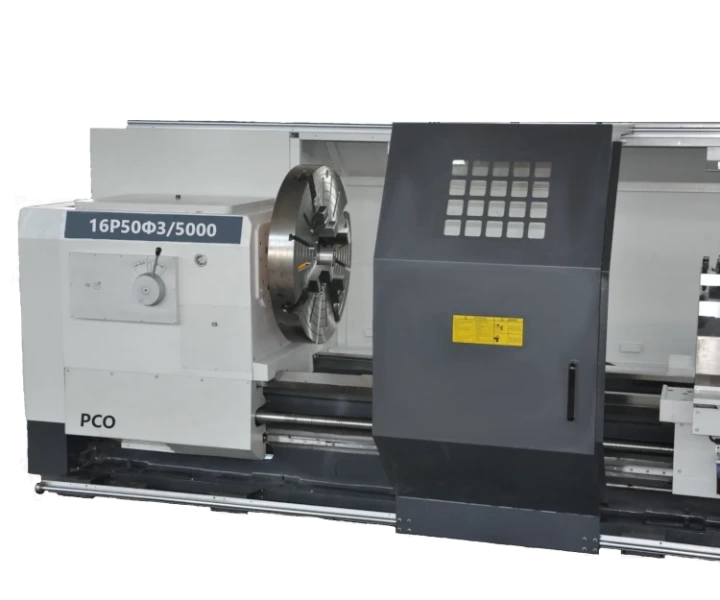

- 4-х кулачковый ручной самоцентрирующийся токарный патрон диаметром 1000 мм
- Неподвижный люнет
- Центр упорный КМ6
- Центр вращающийся КМ6
- Набор инструмента для обслуживания станка
- Комплект клиновых опор и фундаментных болтов
- Комплект технической документации на станок и систему с ЧПУ на русском языке
Дополнительная комплектация:
- Автоматический транспортер стружки
| Параметр | Значение |
| Тип станка и диаметры обработки | |
| Наибольший диаметр заготовки, устанавливаемой над станиной, мм | 1000 |
| Наибольший диаметр заготовки, устанавливаемой над суппортом, мм | 620 |
| Расстояние между центрами, мм |
1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 8000 / 10000 |
| Наибольшая длина обрабатываемой заготовки, мм |
1300 / 1800 / 2800 / 3800 / 4800 / 5800 / 7800 / 9800 |
| Тип станины | Горизонтальная |
| Тип направляющих | Скольжения |
| Ширина станины по направляющим, мм | 755 |
| Максимальный вес заготовки, кг | 5000 |
| Перемещения и подачи | |
| Максимальный ход каретки по оси Z, мм | 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 8000 / 10000 |
| Максимальный ход суппорта по оси X, мм | 580 |
| Ускоренные подачи по осям Z / X, м/мин | 5 |
| Шпиндель | |
| Диаметр 4-х кулачкового ручного токарного патрона, мм | 1000 |
| Фланцевый конец шпинделя по DIN 55026 | А2-15 |
| Внутренний конус шпинделя | Метрически 140, 1:20 |
| Диаметр отверстия в шпинделе, мм | Ø130 |
| Кол-во и диапазон частот вращения шпинделя, об/мин | 2 / 2,5 - 270 |
| Частоты вращения шпинделя внутри диапазонов, об/мин | 2,5 - 34, 20 - 270 |
| Регулировка частот вращения шпинделя внутри диапазона | Бесступенчатая |
| Мощность электродвигателя привода главного шпинделя, кВт | 26 |
| Револьверная головка | |
| Тип револьверной головки |
Электромеханическая, с вертикальной осью вращения |
| Кол-во инструментальных гнезд, шт. | 4 |
| Сечение державки токарного резца, мм | 40 x 40 |
| Задняя бабка | |
| Перемещение пиноли задней бабки, мм | 300 |
| Диаметр пиноли, мм | 160 |
| Конус пиноли | Метрический 80 / Морзе 6 |
| Система ЧПУ | |
| Система ЧПУ |
Fanuc * возможна установка БалтСистем NC 230 (NC210 UEFI) |
| Минимальная дискретность задания перемещения, мм | 0.001 |
| Другие параметры | |
| Стандарт электропитания | 380 В / 50 Гц |
| Мощность насоса подачи СОЖ, кВт | 0.37 |
|
Габариты станка вместе с электрооборудованием: - длина мм |
4600 / 5100 / 6100 / 7100 / 8100 / 9100 / 11100 / 13100 |
| - ширина | 2800 |
| - высота | 2550 |
| Ориентировочный вес нетто станка вместе с электрооборудованием, кг | 11500 |
