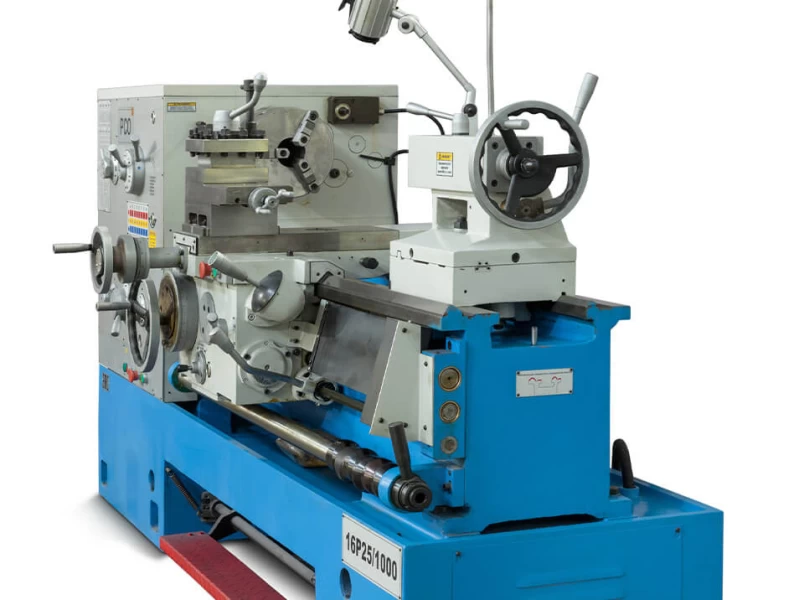

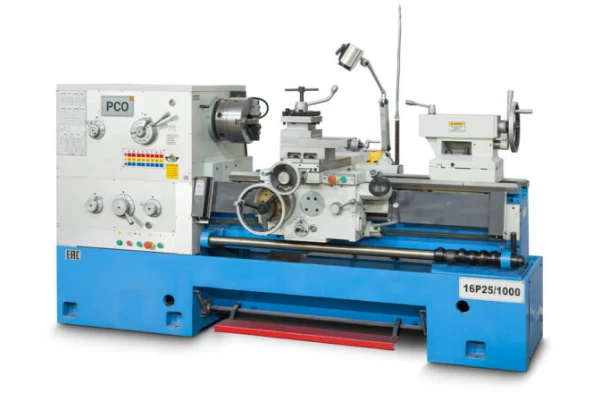

Токарно-винторезный станок 16Р25 / 16Р25П

Max Ø обработки над станиной

520 мм

Max Ø обработки над суппортом

340 мм

РМЦ

1000 / 1500 / 2000

Цену уточняйте у менеджера

Выгодный лизинг

Предлагаем только надежные станки

Обеспечим бесперебойную работу оборудования

Сделаем самое выгодное предложение

Большой склад запчастей

Гарантийное и постгарантийное обслуживание

Описание

Комплектация

Характеристики

Универсальный токарно-винторезный станок 16Р25 имеет классическую горизонтальную конструкцию. На станке можно производить наружное и внутреннее точение конусов (при наличии конусной линейки), растачивание, сверление и нарезание различных видов резьб. Станок является улучшенным аналогом универсальных токарно - винторезных станков моделей 1А62, 1К62, 1К20, МК6056, СА500, ГС526У и др.

Цельнолитая конструкция станины и основания гарантирует отсутствие вибраций при работе и длительный срок службы станка с сохранением точностных характеристик в течение всего срока его службы.

Станок используется в условиях единичного и мелкосерийного производства в машиностроительных, инструментальных и ремонтных цехах. Комплектуется оснасткой и инструментом, необходимыми для работы и технического обслуживания.

Видео обзор токарно-винторезного станка 16Р25П. Технические характеристики.

Особенности и преимущества 16Р25:

Точность обработки

Класс точности – Н или П по ГОСТ 8-22, в зависимости от комплектации.

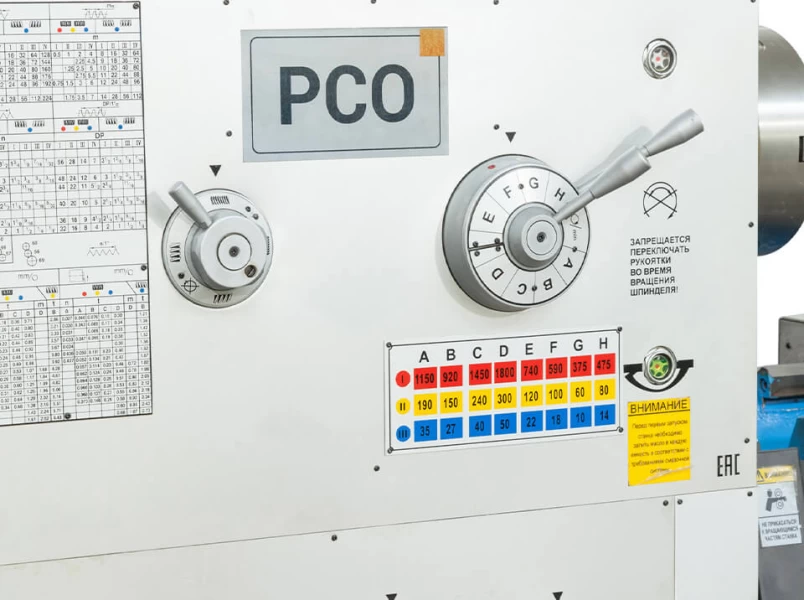

Шпиндельный узел станка выполнен по трехопорной схеме с использованием высокоскоростных прецизионных подшипников. Все зубчатые колеса в передней бабке отшлифованы. Шпиндель равномерно вращается вплоть до самых максимальных оборотов.

Термосимметричная конструкция эффективно отводит тепло.

Надежность

Надежная моноблочная станина с закаленными направляющими до твердости не менее 52 HRC.
Цельнолитая конструкция станины гарантирует длительный срок эксплуатации без потери точностных характеристик и соответствует всем современным требованиям ГОСТ.

Отличное качество обрабатываемых деталей

Шпиндельная бабка, коробка скоростей, фартук и направляющие станины изготовлены из высококачественного чугуна и отлиты по технологии литья в холодно-твердеющие смеси (ХТС), что позволяет получить отличное качество поверхности изделия.

Высокая эффективность

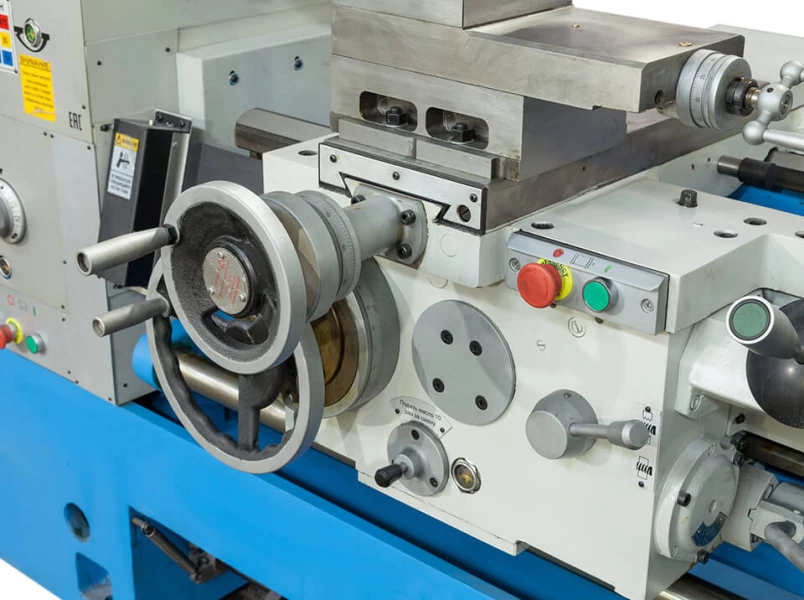

Механизм ускоренных подач повышает эффективность работы на станке.

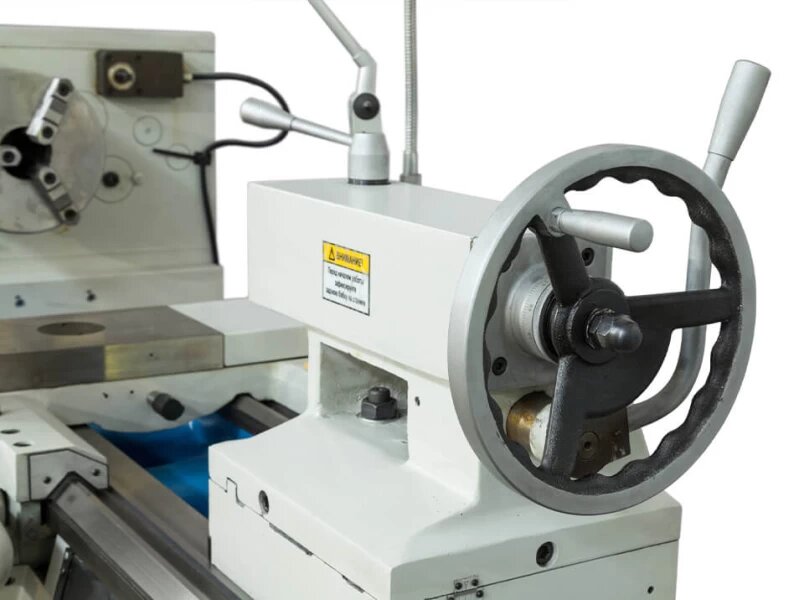

Задняя бабка, оснащенная механизмом двойного зажима и фиксации, легко и плавно перемещается по станине.
Для облегчения работы оператора задняя бабка оснащается механизмом пневморазгрузки (по отдельному заказу).

Стандартная комплектация

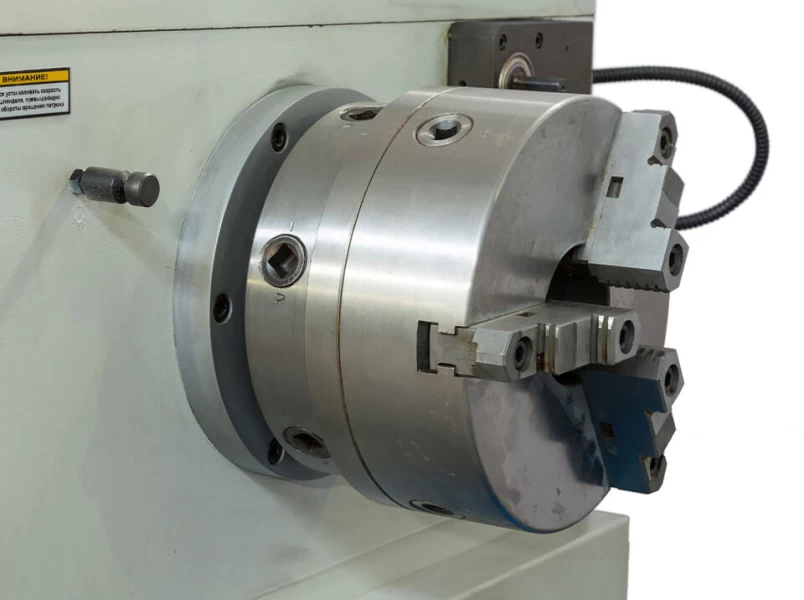

Патрон 3-х кулачковый стальной ∅250 мм в комплекте с твердыми кулачками (прямыми и обратными)
Выемка в станине (ГАП)
Защитный кожух патрона с концевым выключателем
Передняя защита зоны резания
Защита ходового винта и вала
Заднее ограждение по всей длине станка
Маховики Z и X в травмобезопасном исполнении
Резцедержатель 4-х позиционный
Резьбоуказатель
Крестовый переключатель на фартуке станка
Галогенная лампа освещения рабочей зоны
Ножной тормоз аварийного останова шпинделя
Механическая муфта фрикциона переключения направления вращения шпинделя
Система смазки
Система подачи СОЖ
Рукоятка переключения фрикциона на фартуке станке
Рукоятка переключения фрикциона на передней бабке станка
Подвижный люнет с зажимным диапазоном 18-100 мм
Неподвижный роликовый люнет с зажимным диапазоном 50-200 мм

Переходная втулка шпинделя с КМ7 на КМ5
Центр упорный Морзе 5
Центр вращающийся Морзе 5
Комплект сменных шестерен (z=56, 57, 60, 69)
Комплект слесарно-монтажного инструмента
Комплект фундаментных болтов и клиновых опор
Масленка
Ручная задняя бабка
Микрометрический упор
Комплект сменных шестерен для опционных диапазонов рабочих подач (z=50 / z=105 / z=105)
Ключ резцедержателя 17 х 17 в комплекте с воротком
Патронный ключ 12 х 12 в комплекте с воротком
Устройство цифровой индикации 3 - х координатное
Электродвигатель главного привода 9 кВт
Метрическое исполнение
Соответствие требованиям EAC
Низковольтная аппаратура CE
Горизонтальная цельнолитая станина и основание
Руководство по эксплуатации и паспорт

Дополнительная комплектация:

Класс П по ГОСТ 8 - 82
Конусная линейка
Пневморазгрузка задней бабки
3-х кулачковый самоцентрирующийся токарный патрон ∅320 мм в комплекте с калеными цельными прямыми и обратными кулачками (отдельный)
4-х кулачковый токарный патрон с независимым перемещением кулачков ∅320 мм
Комплект цельных каленых прямых кулачков к 3-х кулачковому токарному патрону ∅280 мм (3 кулачка в к - те)
Комплект цельных каленых обратных кулачков к 3-х кулачковому токарному патрону ∅280 мм (3 кулачка в к - те)
Планшайба диаметром 400 мм

Поводковый патрон диаметром 250 мм
Комплект запасных роликов к неподвижному люнету с зажимным диапазоном 50 - 200 мм
3-х кулачковый самоцентрирующийся токарный патрон ∅320 мм в комплекте с калеными цельными прямыми и обратными кулачками (вместо 3 - х кул. патрона диаметром 250 мм)
4-х кулачковый токарный патрон с независимым перемещением кулачков ∅400 мм
Комплект цельных каленых прямых кулачков к 3-х кулачковому токарному патрону ∅320 мм (3 кулачка в к - те)
Комплект цельных каленых обратных кулачков к 3-х кулачковому токарному патрону ∅320 мм (3 кулачка в к - те)
Комплект цельных сырых кулачков к 3 - х кулачковому токарному патрону ∅320 мм (3 кулачка в к - те)


Класс точности	Н / П
Размерные параметры
Предельные размеры устанавливаемой и обрабатываемой заготовки, мм:
- наибольший диаметр над станиной	520
- наибольший диаметр над суппортом	340
- наибольший диаметр заготовки над выемкой в станине (ГАП-ом)	720
- длина ГАП-а	210
Высота центров, мм	250
Наибольшая длина заготовки при установке в центрах (РМЦ), мм	1000 / 1500 / 2000
Наибольшее перемещение каретки продольное ось Z, мм	750 / 1250 / 1750
Наибольшее перемещение суппорта поперечное ось X, мм	310
Наибольшее перемещение резцовых салазок ось Z1, мм	150
Угол разворота резцовых салазок, Град	±90
Силовые параметры
Тип станины	Горизонтальная
Ширина станины, мм	405
Диаметр и шаг ходового винта, мм	Ø40 шаг 12
Диаметр и шаг поперечного винта, мм	Ø22 шаг 5
Диаметр и шаг винта подачи резцовых салазок, мм	Ø22 шаг 5
Наибольшее усилие резания (PZ), кН	15
Наибольшая допустимая сила продольной подачи, кН	3.5
Наибольший крутящий момент на шпинделе, Нм	1900
Макс. размеры резца, устанавливаемого в резцедержателе, мм	25 x 25
Внешний размер 4-х стороннего резцедержателя, мм	160 x 160
Количество фиксированных позиций резцедержателя	4
Максимальный вес заготовки в патроне, кг	240
Максимальный вес заготовки в патроне и центре, кг	320
Максимальный вес заготовки в патроне, центре и люнете, кг	480
Шпиндель
Пределы частот вращения шпинделя, об/мин	12 - 2000 ±10%
Количество ступеней частот вращения	24
Конец шпинделя бабки шпиндельной по стандарту DIN 55029 (ГОСТ 26651-85) (ISO702/II)	D1-8 Кэмлок
Внутренний конус в шпинделе бабки шпиндельной	КМ7
Диаметр цилиндрического отверстия в шпинделе бабки шпиндельной, мм	80
Класс подшипников шпинделя	P5
Мощность главного привода, кВт	9
Диапазон подач и нарезаемых резьб
Диапазон продольных подач стандартный (z=60 / z=69 / z=56)	0,063 - 6,43
Диапазон продольных подач расширенный (z=50 / z=105 / z=105)	0,028 - 2,85
Количество продольных подач: стандартных / расширенных / вместе	80 / 66 / 146
Диапазон поперечных подач стандартный (z=60 / z=69 / z=56)	0,027 - 2,73
Диапазон поперечных подач расширенный (z=50 / z=105 / z=105)	0,012 - 1,21

Пределы шагов и количество метрических резьб, мм	1 - 224 / 46
Пределы шагов и количество дюймовых резьб, ниток / дюйм	28 - 1 / 8 / 46
Пределы шагов и количество модульных резьб, модуль	0,5 - 112 / 42
Пределы шагов и количество питчевых резьб, D.P.	56 - 1 / 4 / 45
Задняя бабка и пиноль
Возможное поперечное смещение корпуса задней бабки, мм	±10
Диаметр пиноли задней бабки, мм	75
Максимальный ход пиноли, мм	160
Внутренний конус в пиноли задней бабки	КМ5
Точностные параметры
Класс точности станка ГОСТ 8-82 (DIN)	П (DIN 8605)
Цена деления лимба продольного перемещения, мм	1
Продольное перемещение на 1 оборот лимба, мм	300
Цена деления лимба поперечного перемещения, мм на радиус	0.05
Поперечное перемещение на 1 оборот лимба, мм	5
Цена деления лимба перемещения резцовых салазок, мм	0.05
Перемещение резцовых салазок на 1 оборот лимба, мм	5

Цена деления линейки на корпусе пиноли, мм	1
Цена деления лимба перемещения пиноли, мм	0.05
Перемещение пиноли за один оборот лимба, мм	5
Прочие параметры и особенности
Мощность двигателя ускоренного перемещения, кВт	0.37
Мощность двигателя насоса подачи СОЖ, кВт	0.1
Производительность насоса подачи СОЖ, л/мин	25
Ёмкость бака СОЖ, л	15
Угол разворота конусной линейки, Град	±10
Максимальная длина точения конуса (при заказе конусной линейки), мм	340
Расстояние между опорной плоскостью резца и линией высоты центров станка, мм	28
Потребляемая мощность, кВА	10
Напряжение питания, частота сети, кол-во фаз	380В, 50 Гц, 3 Ф
Габаритные размеры и масса станка
длина	2500 / 3000 / 3500
ширина	900
высота	1450
Расстояние от основания станины до оси центров станка, мм	1120
Ориентировочная масса станка (нетто), кг	3000 / 3250 / 3600
